3D Druck

Allgemein

Sinn und Zweck

Den 3D Drucker habe ich mir nicht speziell wegen der Aquaristik gekauft. Der Grund war eher, weil ich mal wieder Lust auf ein Männerspielzeug hatte. ;-) Recht schnell habe ich aber erkannt, dass man mit dem Drucker nicht nur Upgrades für den Drucker selbst drucken kann (in den ersten Wochen passiert eigentlich nichts anderes als Drucker einstellen, optimieren, Upgrades drucken und installieren) sondern durchaus auch sinnvolle Dinge für beispielsweise Haushalt und Hobby.

Am Aquarium hatte ich von Anfang an, wie vermutlich die allermeisten anderen Aquarianer auch, selbstgebaute Dinge im Einsatz, die nicht optimal sind. Beispielsweise Halter für Lüfter aus dem PC-Umfeld, die als Kühlung im Sommer fungieren. Diese Halter waren größtenteils auch aus dem PC-Umfeld, in meinem Fall 3.5″ auf 5.25″ Metallrahmen für Festplatten. Egal aus welchem Metall diese Rahmen sind, früher oder später korrodieren diese und man hat davon auch etwas im Wasser. Das war daher meine erste Sache, die ich selbst entworfen und gedruckt habe. Durch einen Aquarianer hier aus der Gegend mit dem gleichen Fisch und ähnlichem Problem wie ich mit meinem Chelmon kam ich auf das Futter-Ei, das ich schnell auch selbst konstruiert habe. Andere kleinere Projekte folgten und es werden auch weitere Projekte folgen.

Materialien

Ich drucke aktuell mit einem Creality 3D Ender 5 1Amazon Affiliate Link. Bei Bestellung erhalte ich ein paar Cent Provision. Wichtig: Am Preis auf Amazon ändert sich für Dich nichts! Es handelt sich lediglich um einen Bonus, den mir Amazon für die Empfehlung gut schreibt., selbst modifiziert auf Creality 3D Ender 5 Pro neben diversen weiteren Änderungen und Erweiterungen, von denen vor allem ein Dual Z Achsen Mod 2AliExpress Affiliate Link. Bei Bestellung erhalte ich ein paar Cent Provision. Wichtig: Am Preis auf AliExpress ändert sich für Dich nichts! Es handelt sich lediglich um einen Bonus, den mir AliExpress für die Empfehlung gut schreibt. genannt werden sollte.

Für die Verwendung im Aquarium verwende ich lediglich PETG. PETG ist eine modifizierte Version (Zugabe eines zweiten Glycols während der Polymerisation, dadurch kann das Material beim 3D-Druck verwendet werden) von PET. PET ist ein Kunststoffharz und der am häufigsten verwendete Kunststoff in der Welt, zu finden u.a. in Flüssigkeitsbehältern. Verbraucherprodukten, Nahrungsmittel und Getränke werden in diesem Material geliefert oder in diesem Material verpackt. Es ist lebensmittelecht, hat eine hohe UV Beständigkeit und daher für die Verwendung im Aquarium geeignet. PETG gibt es in verschiedensten Farben. Für die Verwendung am und im Aquarium habe ich bisher die Farben halbtransparent (transparent, das gedruckt aber nicht mehr wirklich transparent ist, siehe Fotos unten), schwarz, weiß, blau und orange verwendet. Universell ist halbtransparent oder schwarz, das passt oft am besten. Aber auch die anderen Farben haben etwas!

Objekte

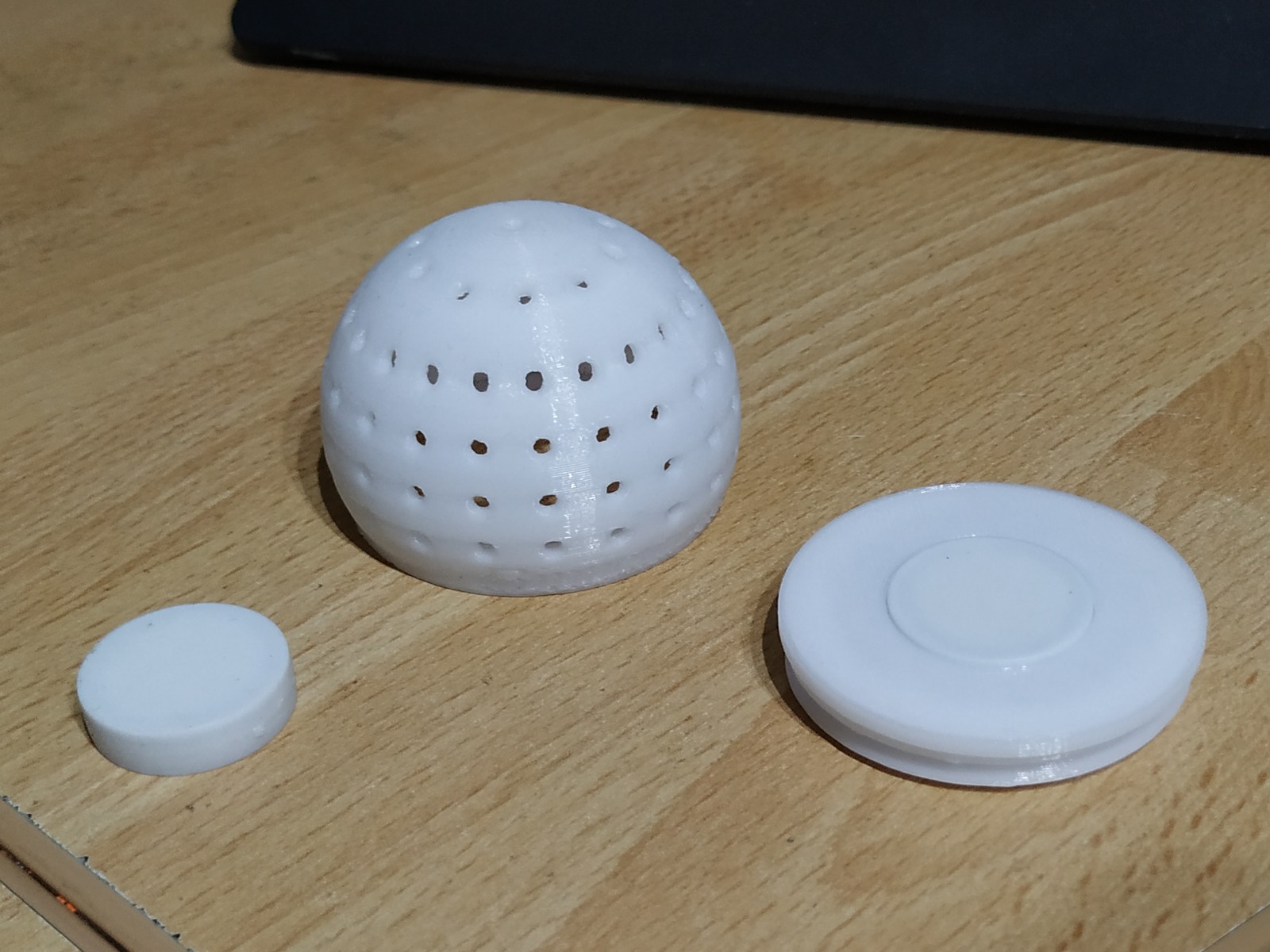

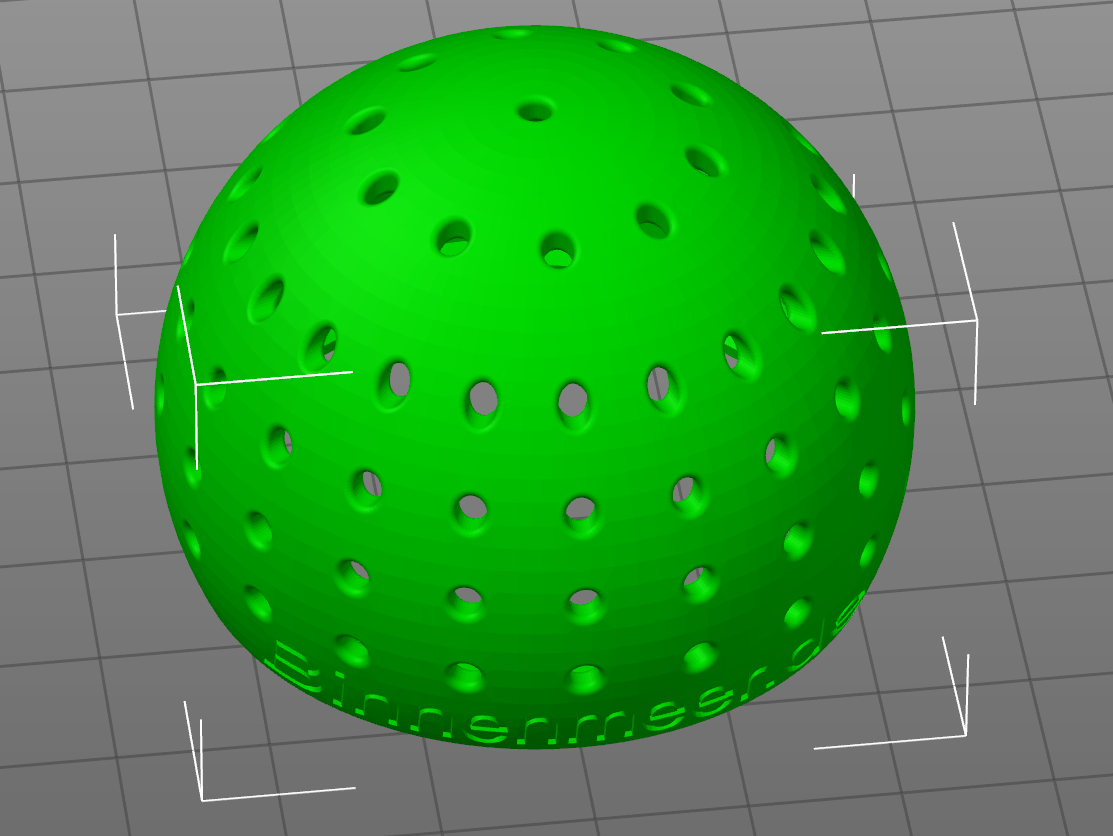

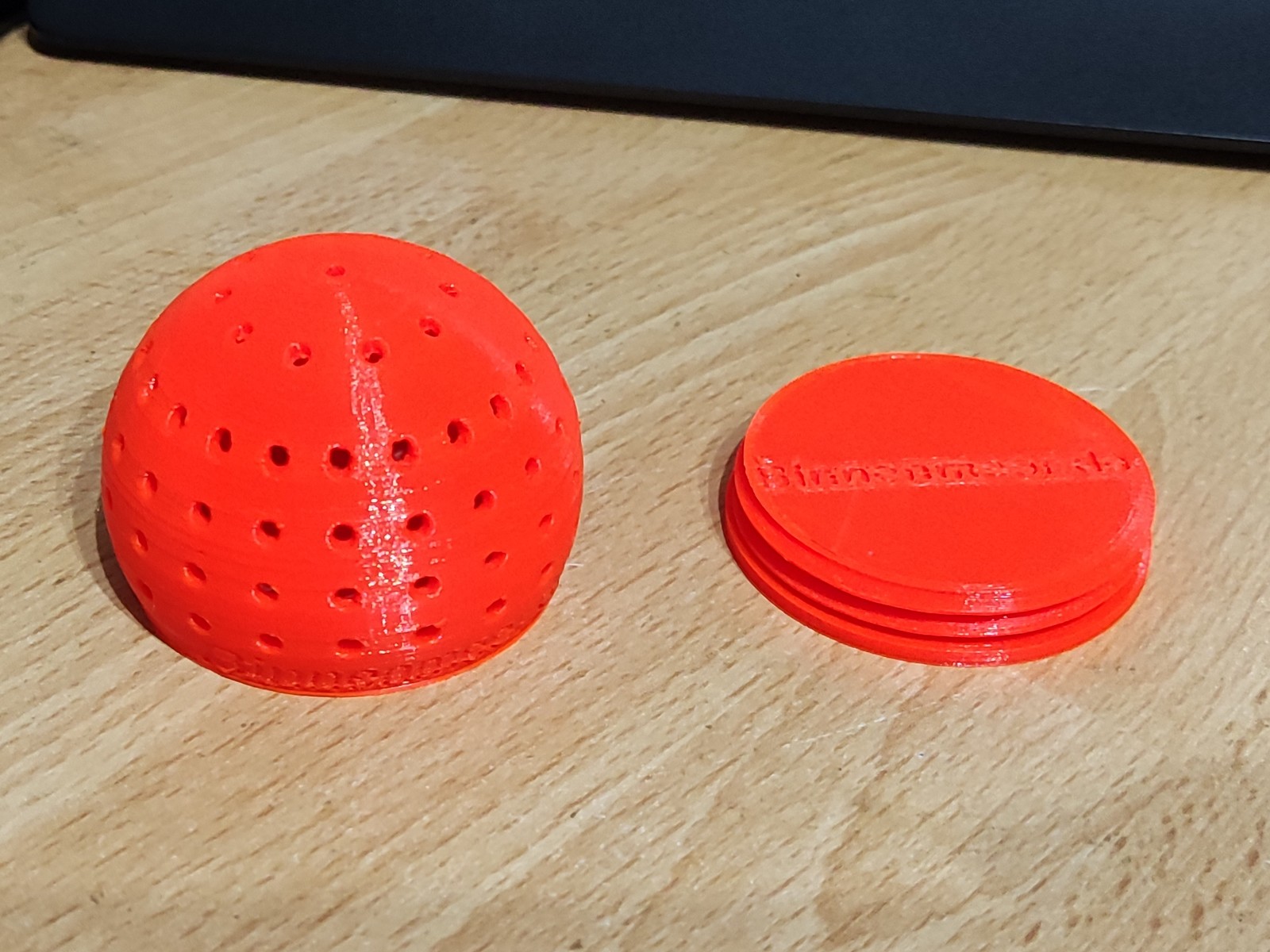

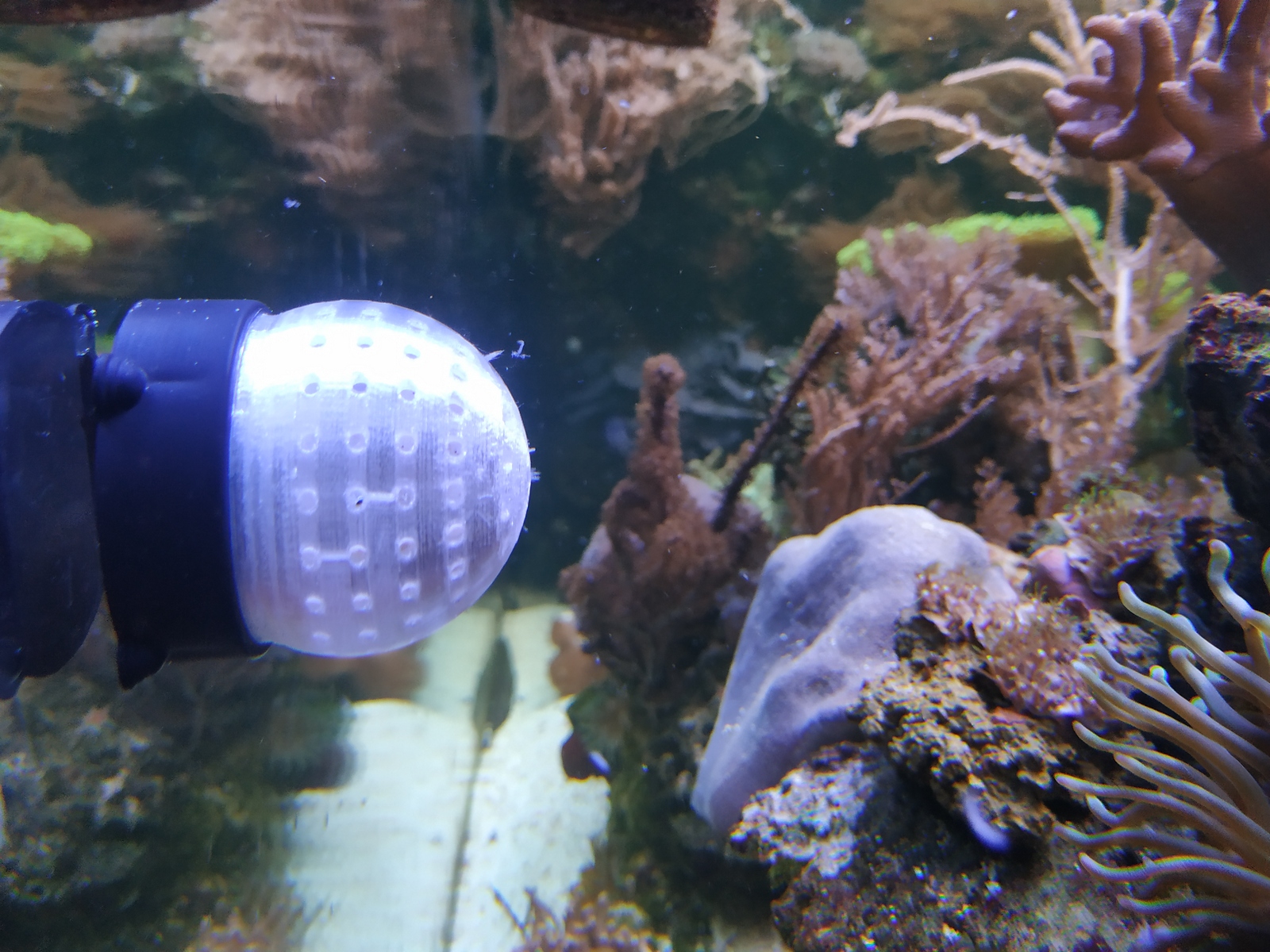

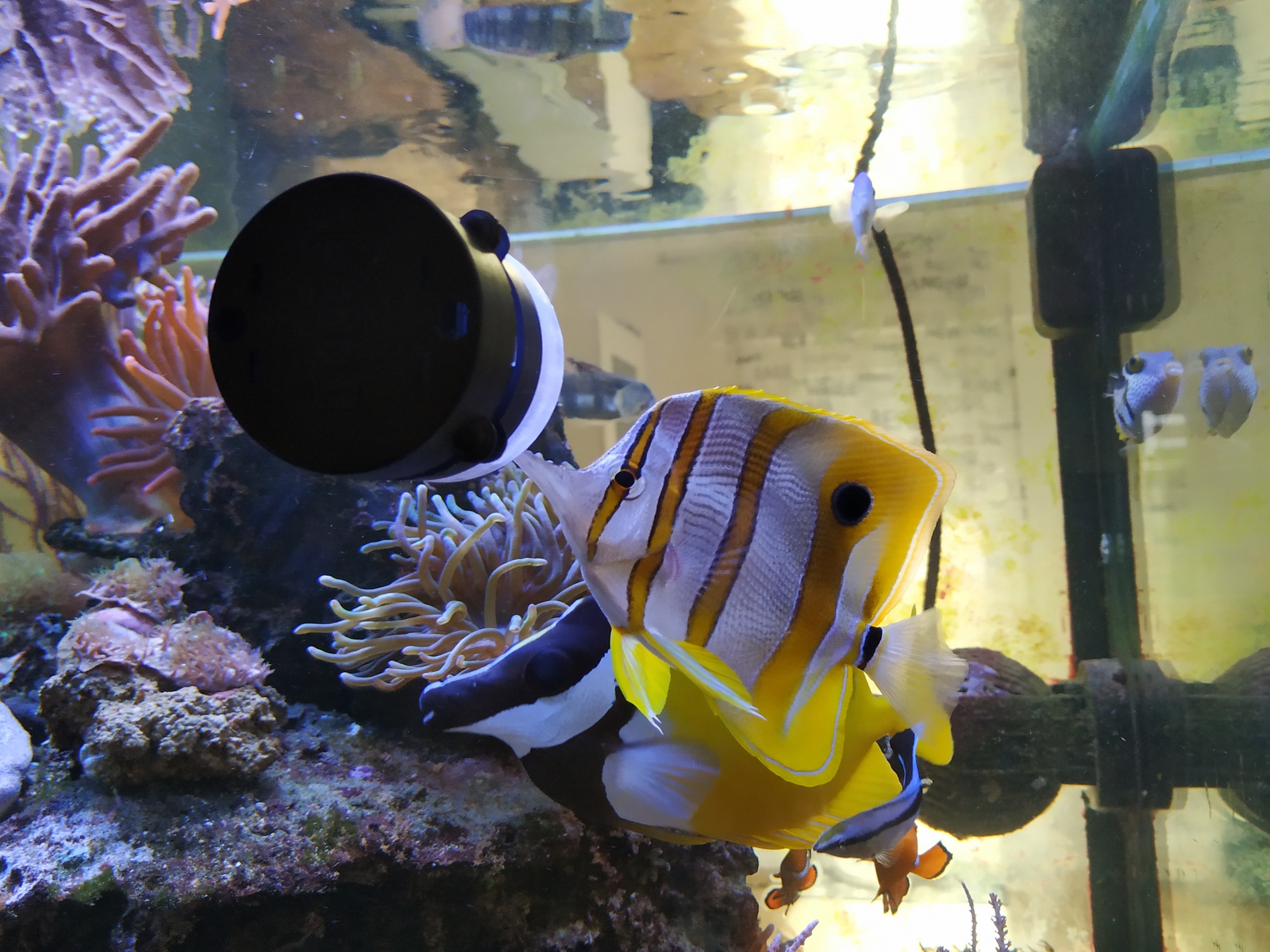

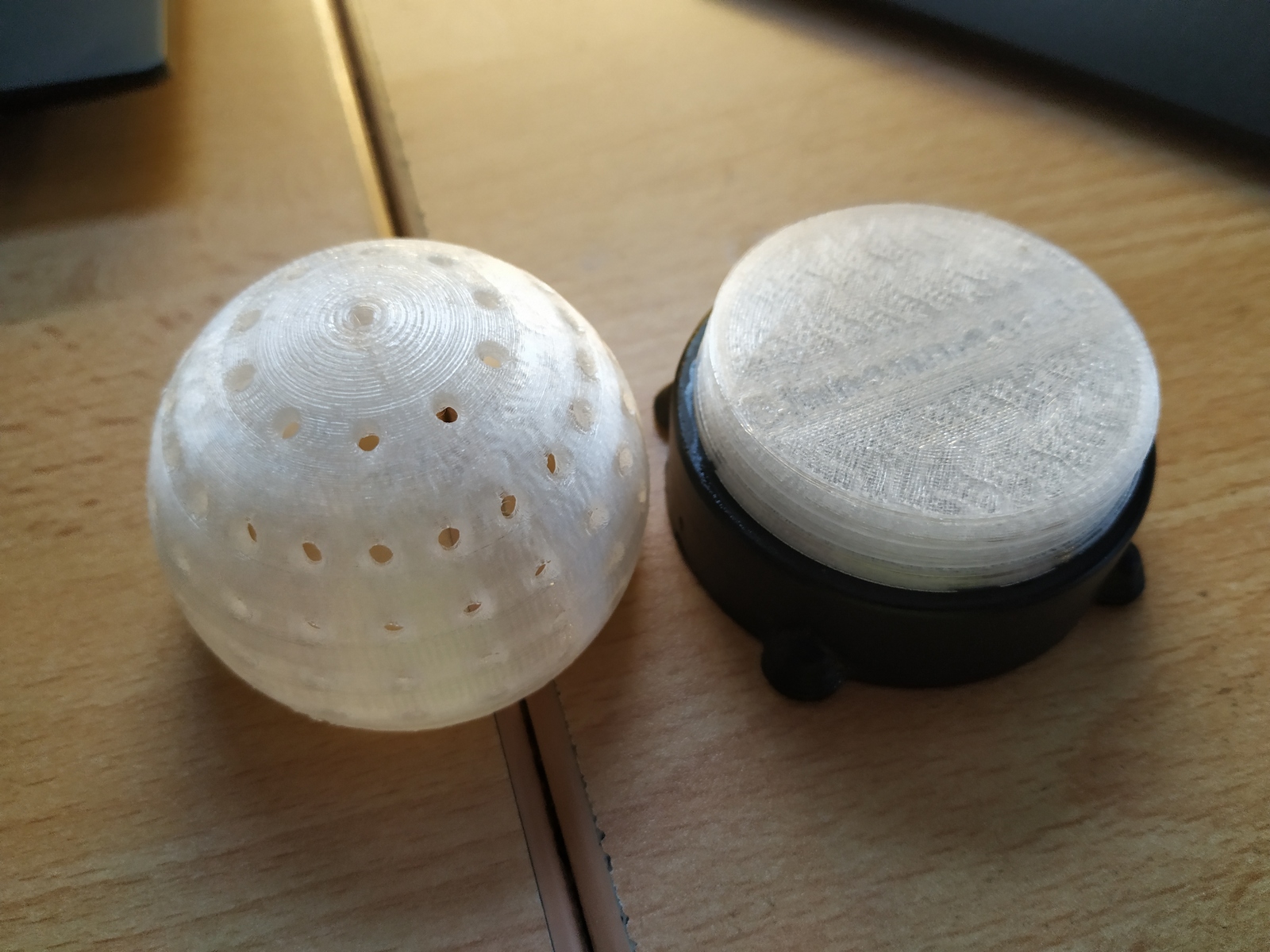

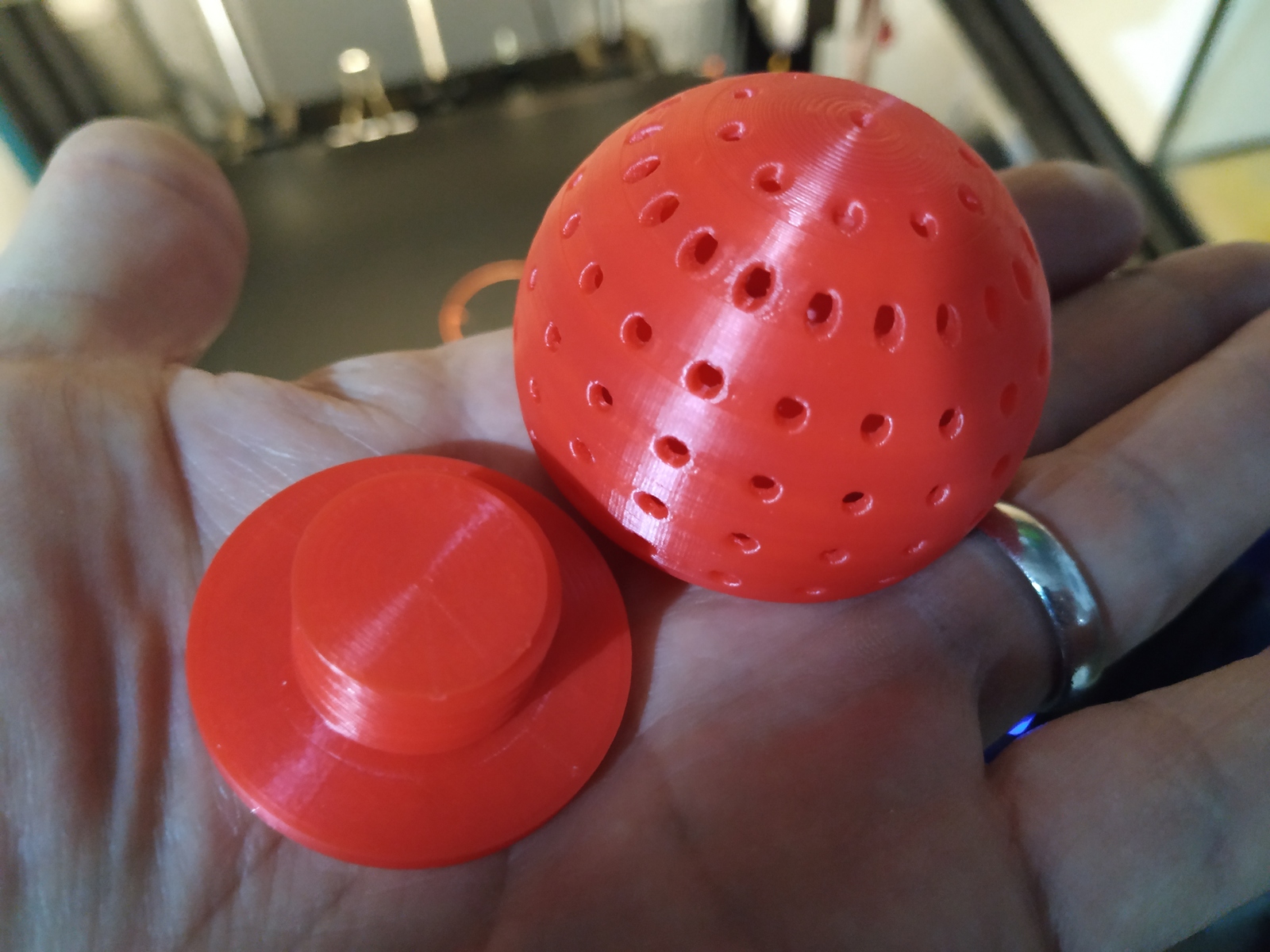

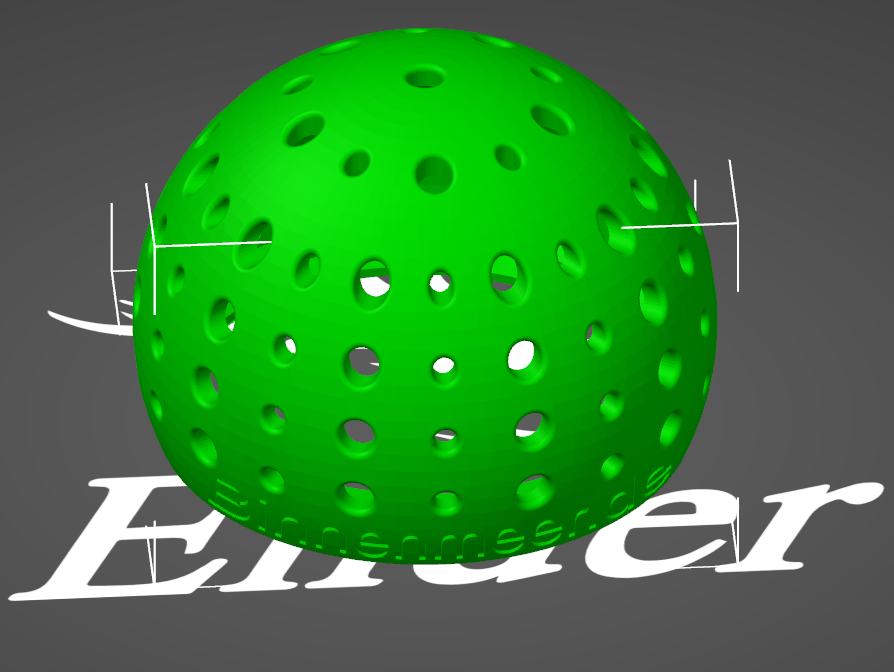

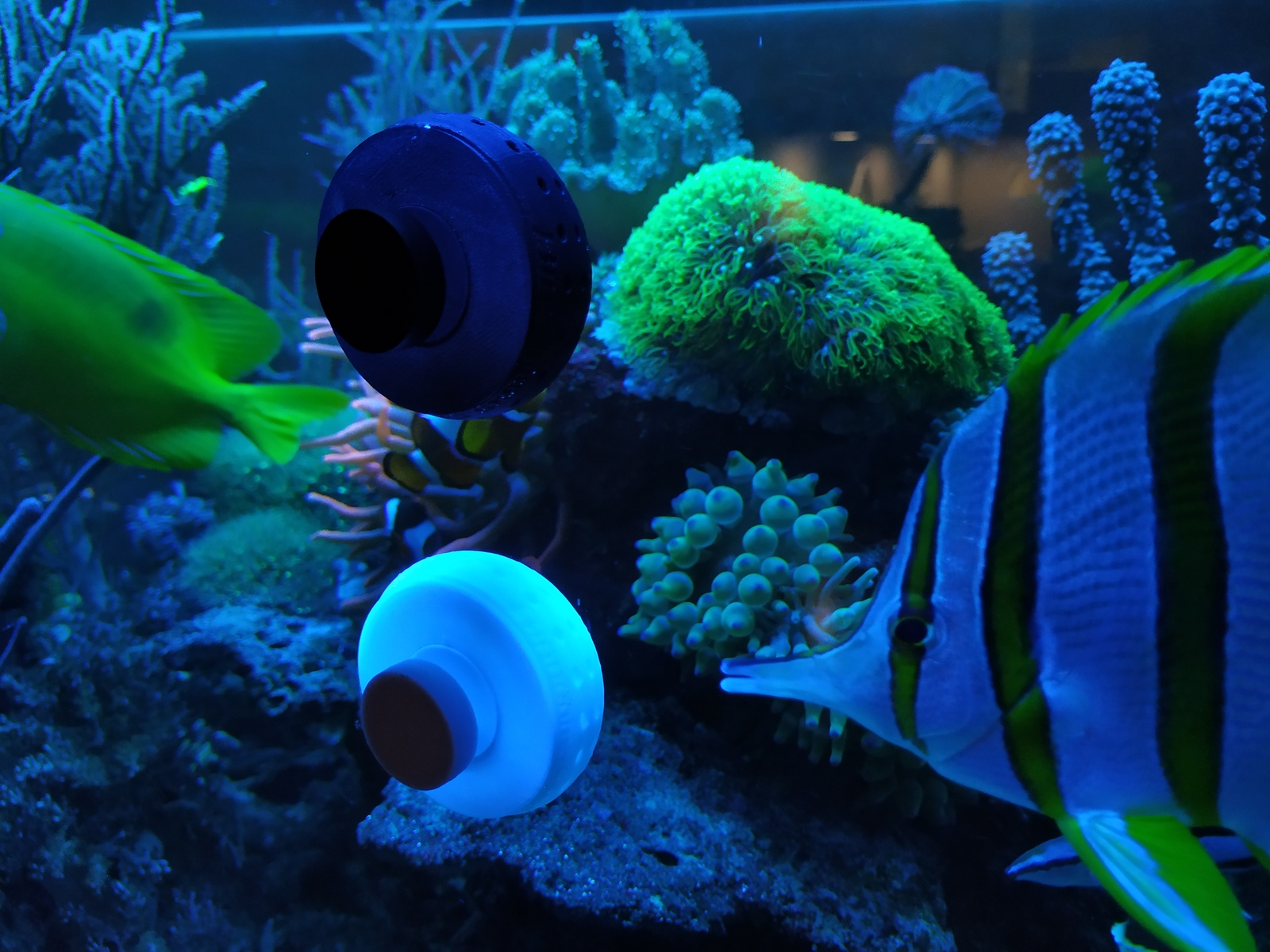

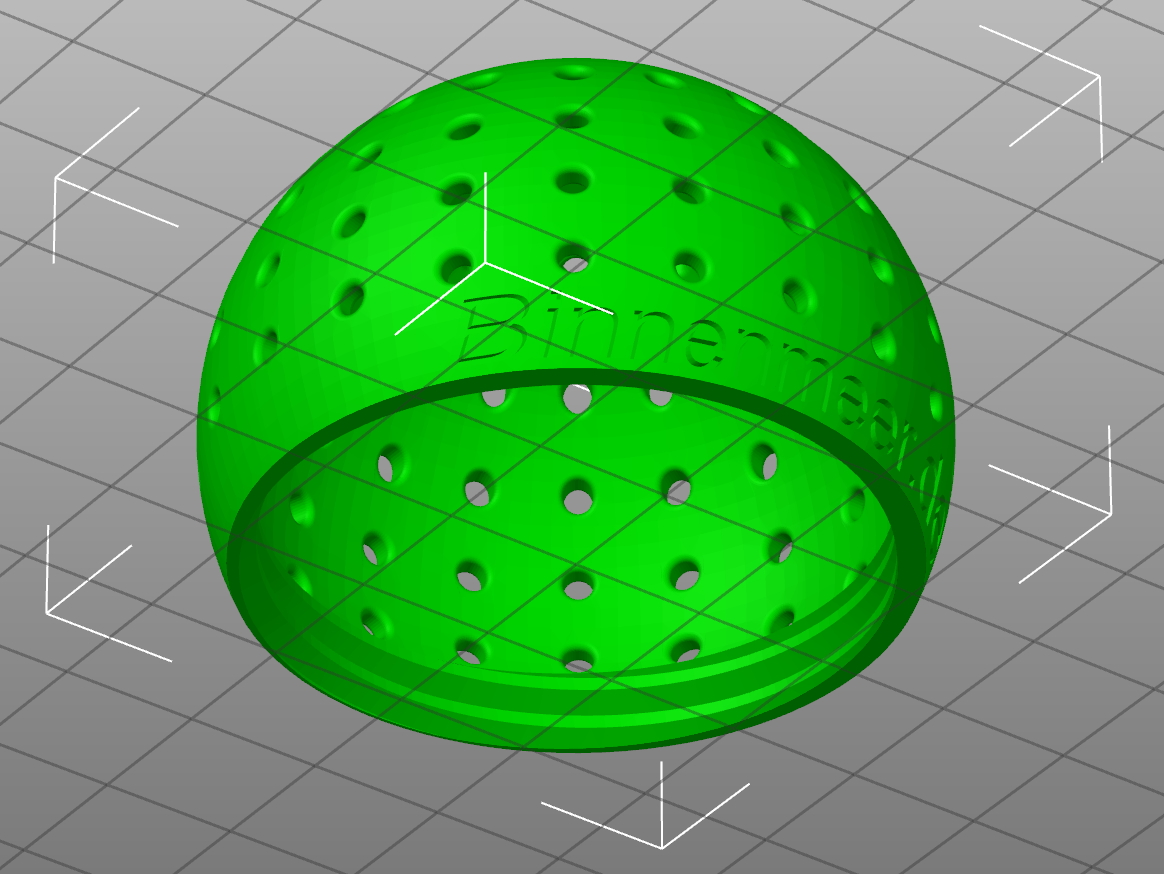

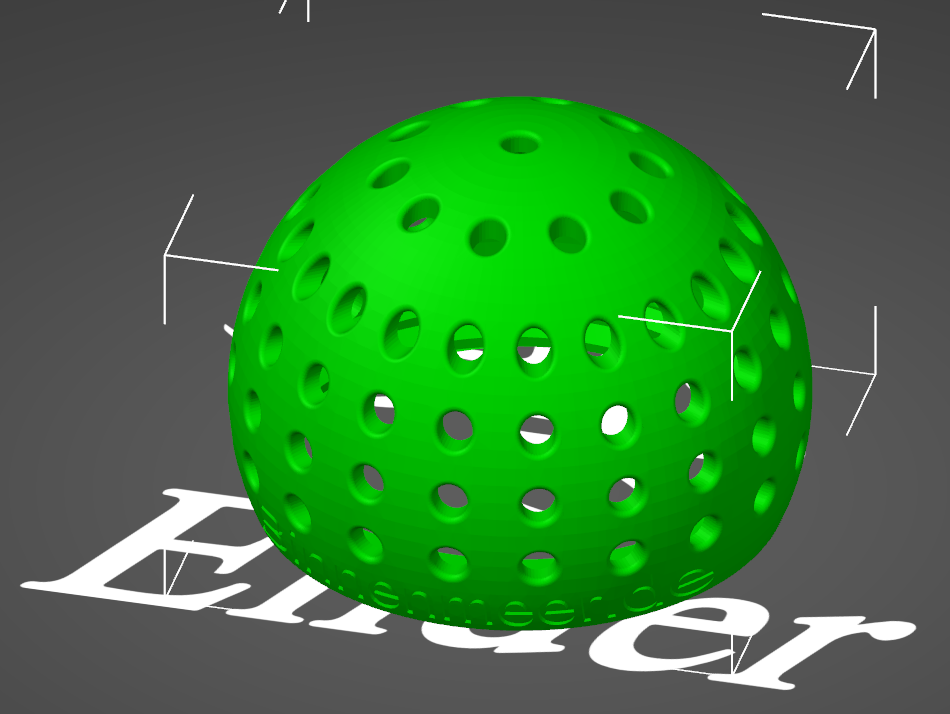

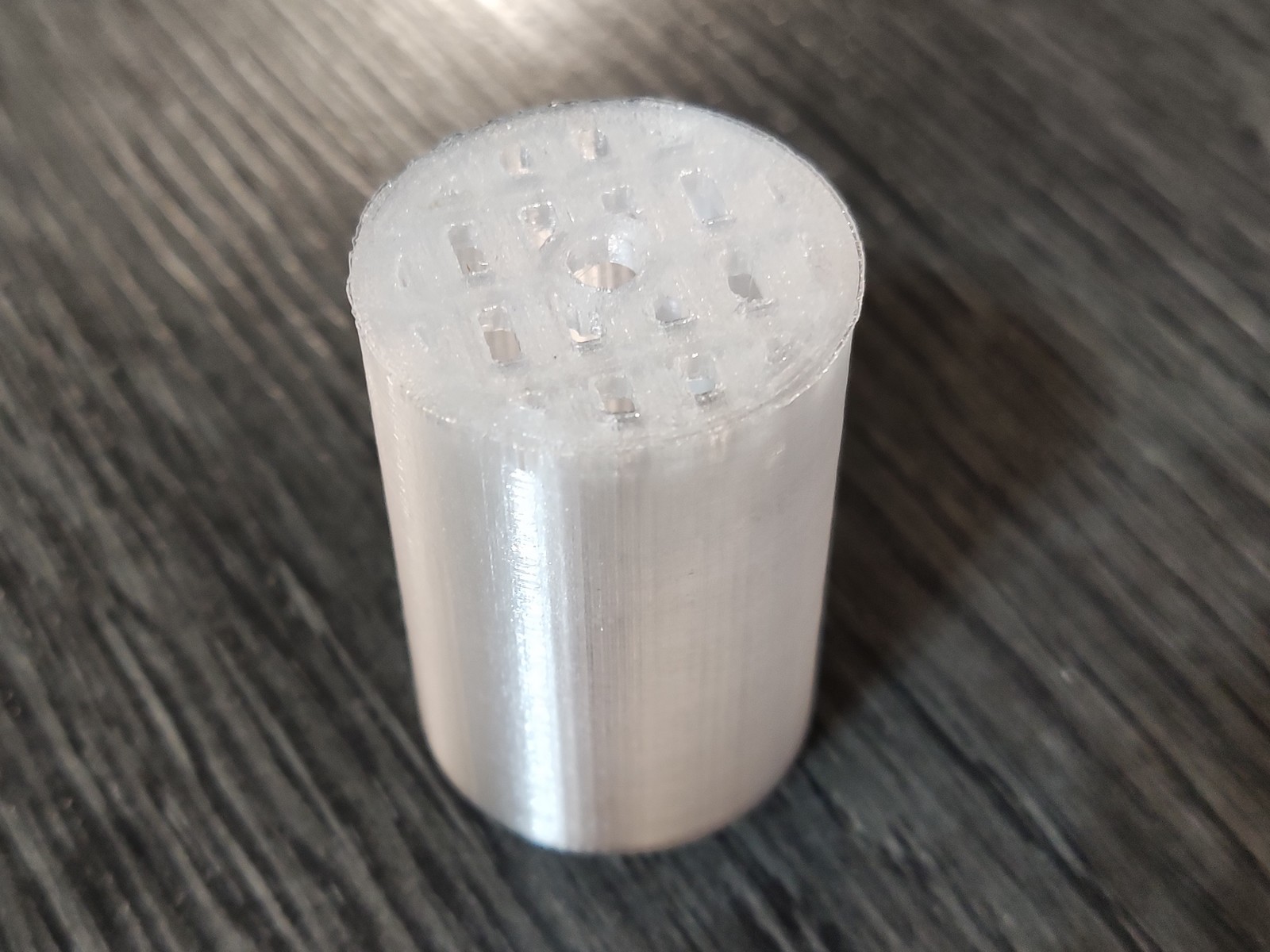

Futter-Ei für Pinzettfische

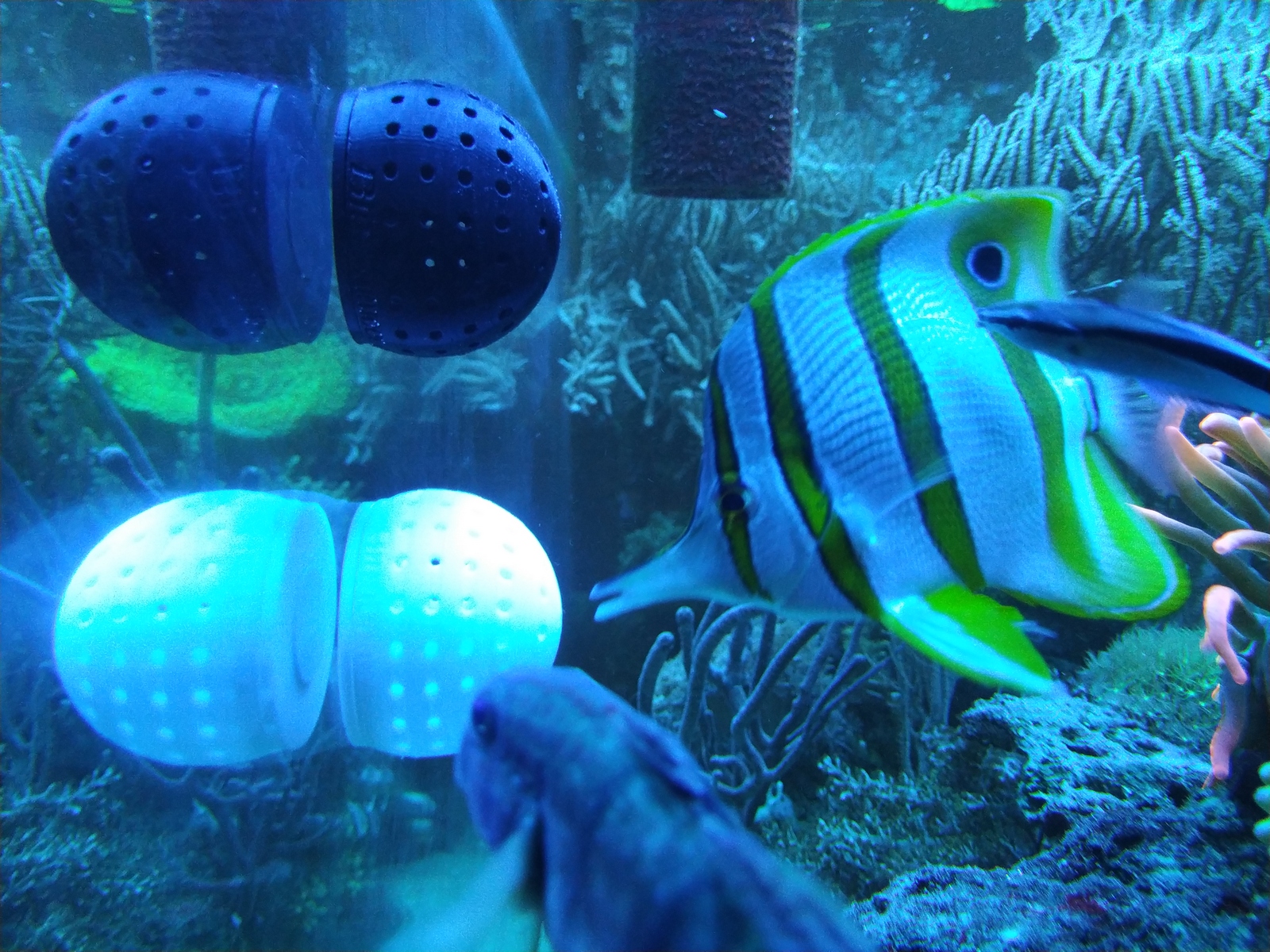

Das Design (Gesamtgröße und Größe der Löcher) richtet sich nach den Anforderungen, die ich zur Fütterung meines ausgewachsenen Orangebinden-Pinzettfisch oder Kupferbinden-Pinzettfisch (Chelmon rostratus) habe. Das Problem ist, dass der Fisch nur Mysis frisst. Diese nimmt er zwar auch aus dem Wasser auf, aber alle anderen Fische natürlich auch. So musste ich immer große Mengen füttern, was auf Dauer natürlich ein Problem für die Wasserwerte darstellt.

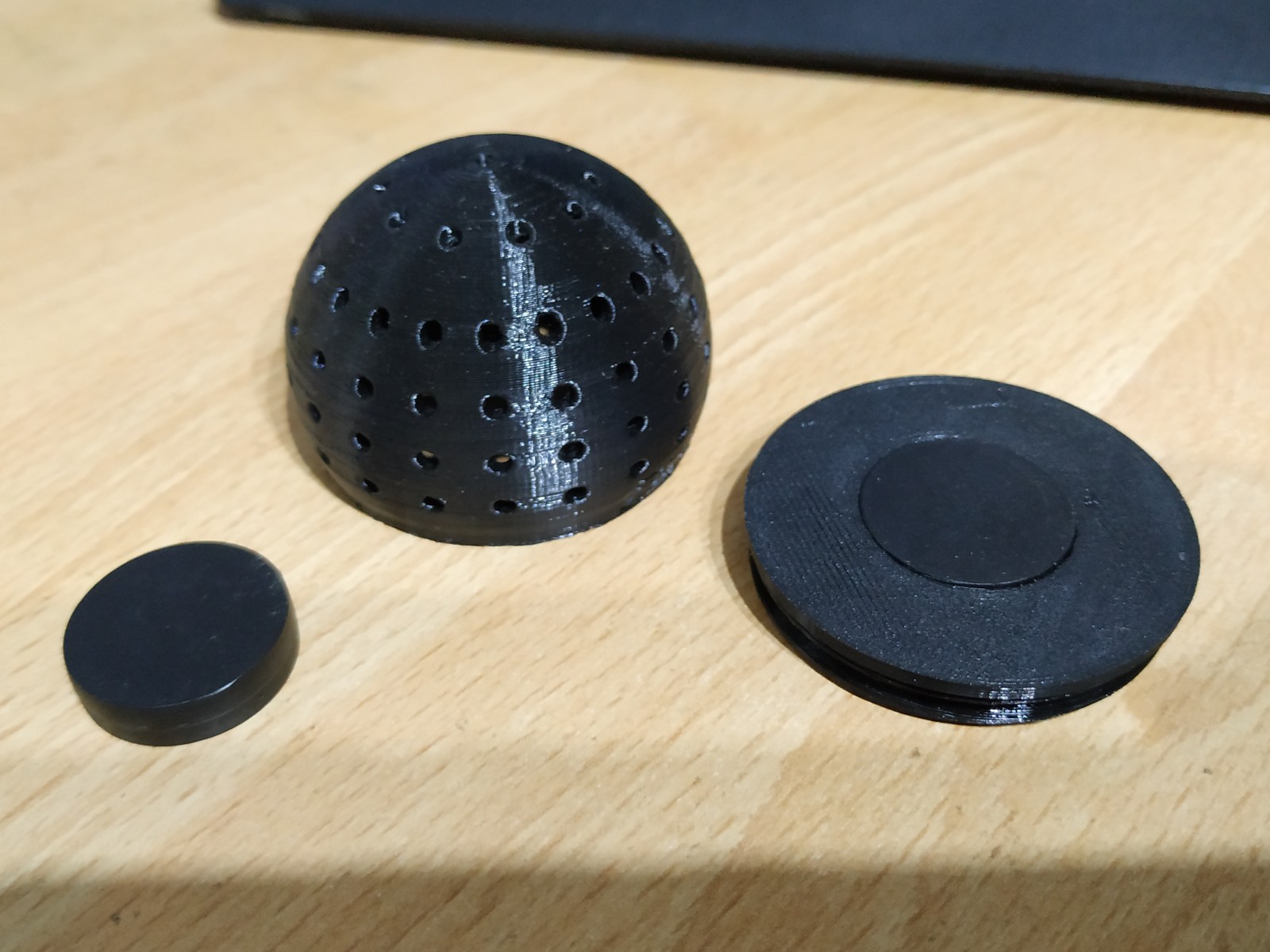

Die Löcher sind bis auf das Pol-Loch und die erste Reihe darunter parallel zum Sockel in die Hülle gestochen, sodass die Strömung besser in das Ei kommt und das Futter dort ein wenig besser durchwirbeln kann. Ist das Futter kleiner oder die Strömung zu stark, muss das Ei anderswo platziert werden.

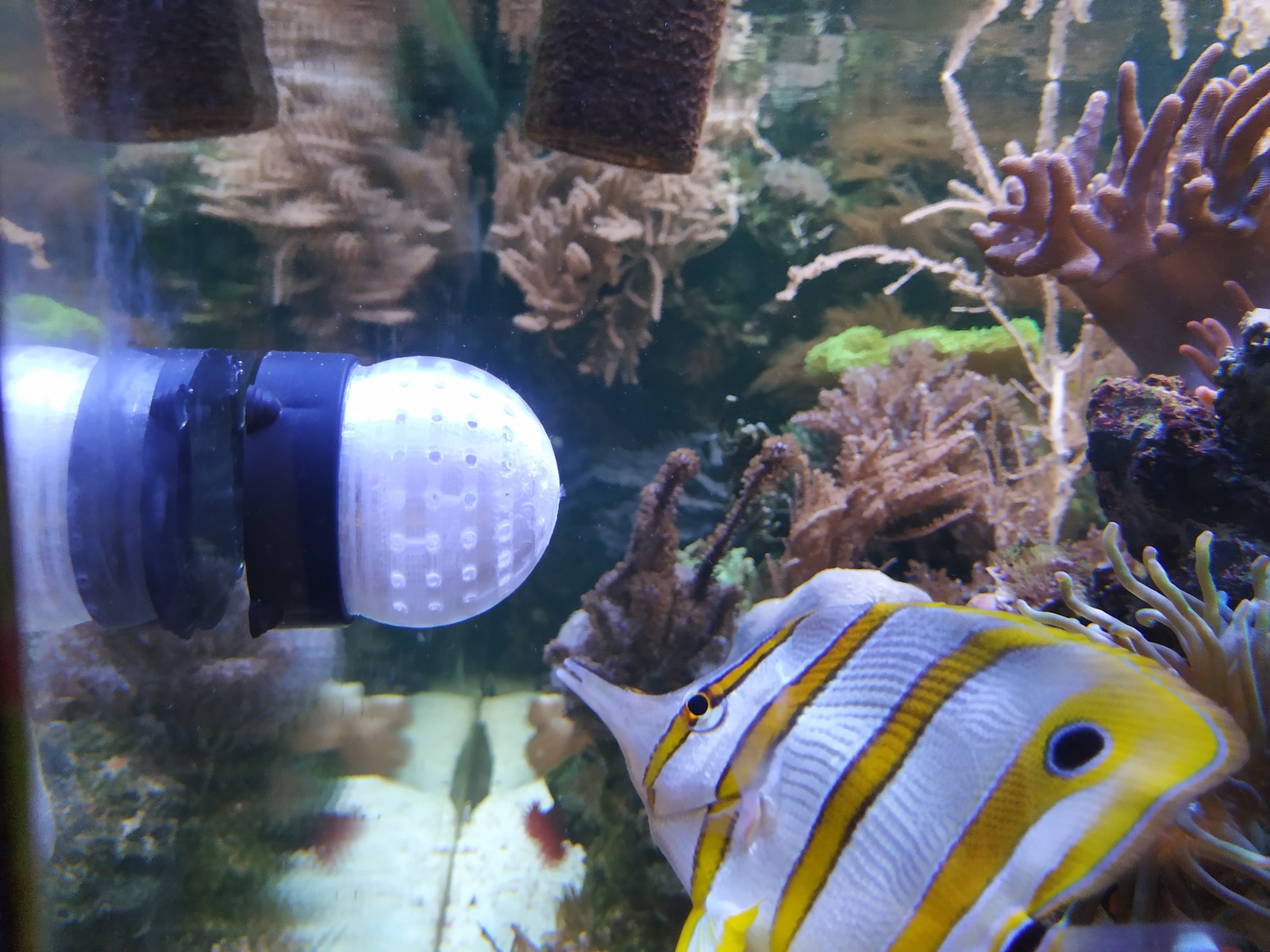

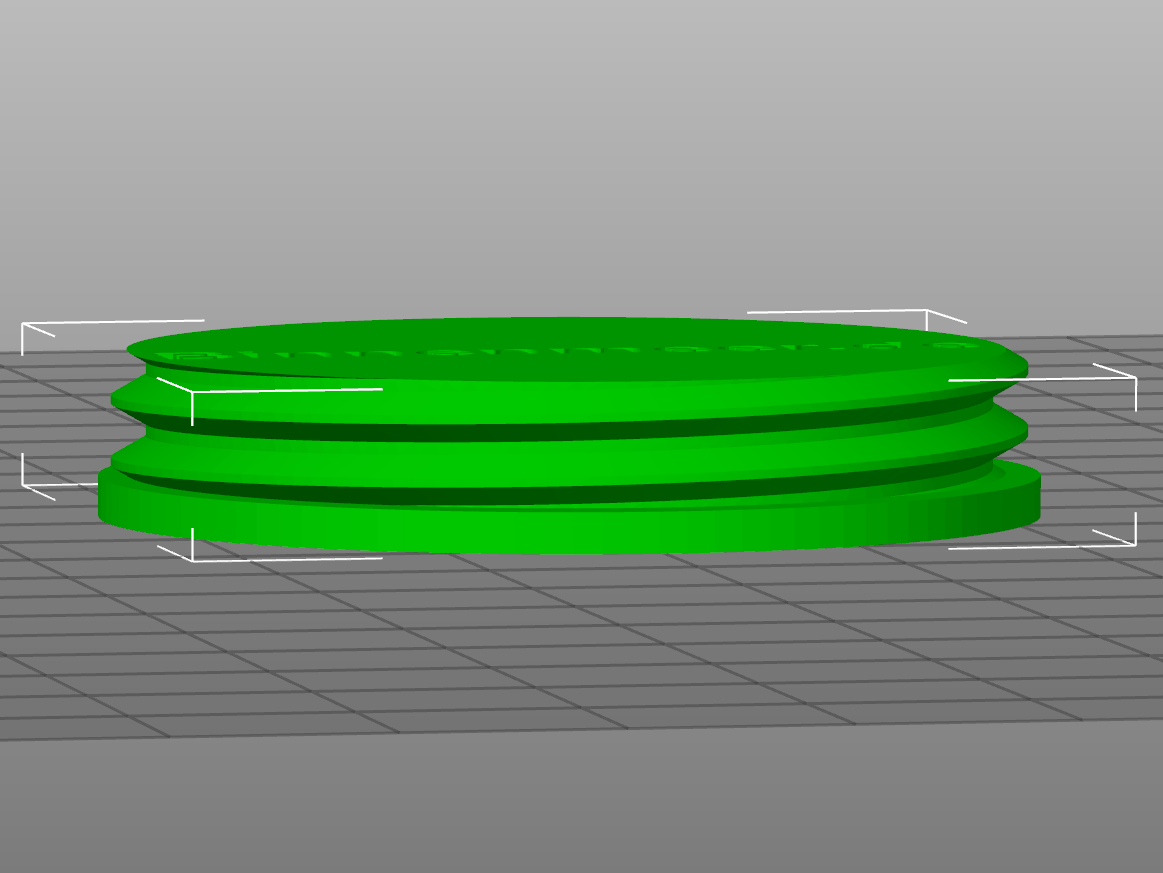

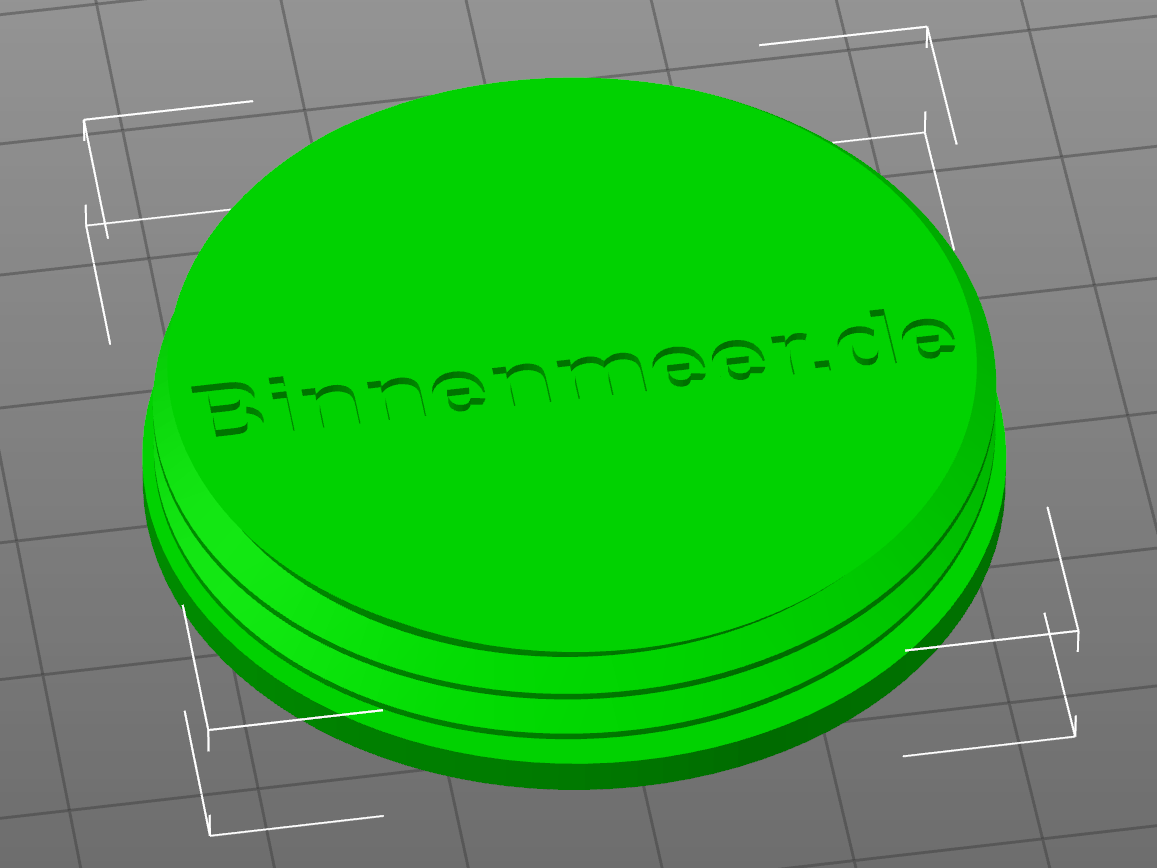

Der Sockel, auf den das Ei geschraubt wird, ist mit ein paar Tropfen Sekundenkleber auf einem Tunze Nanostream 3Amazon Affiliate Link. Bei Bestellung erhalte ich ein paar Cent Provision. Wichtig: Am Preis auf Amazon ändert sich für Dich nichts! Es handelt sich lediglich um einen Bonus, den mir Amazon für die Empfehlung gut schreibt. Magneten (die alte Version, siehe Fotos und Videos) befestigt und hält bombenfest. Alternativ geht auch dieser Magnet 4Amazon Affiliate Link. Bei Bestellung erhalte ich ein paar Cent Provision. Wichtig: Am Preis auf Amazon ändert sich für Dich nichts! Es handelt sich lediglich um einen Bonus, den mir Amazon für die Empfehlung gut schreibt. (es werden 2 Stück benötigt, Produktmenge ist 1 Stück).

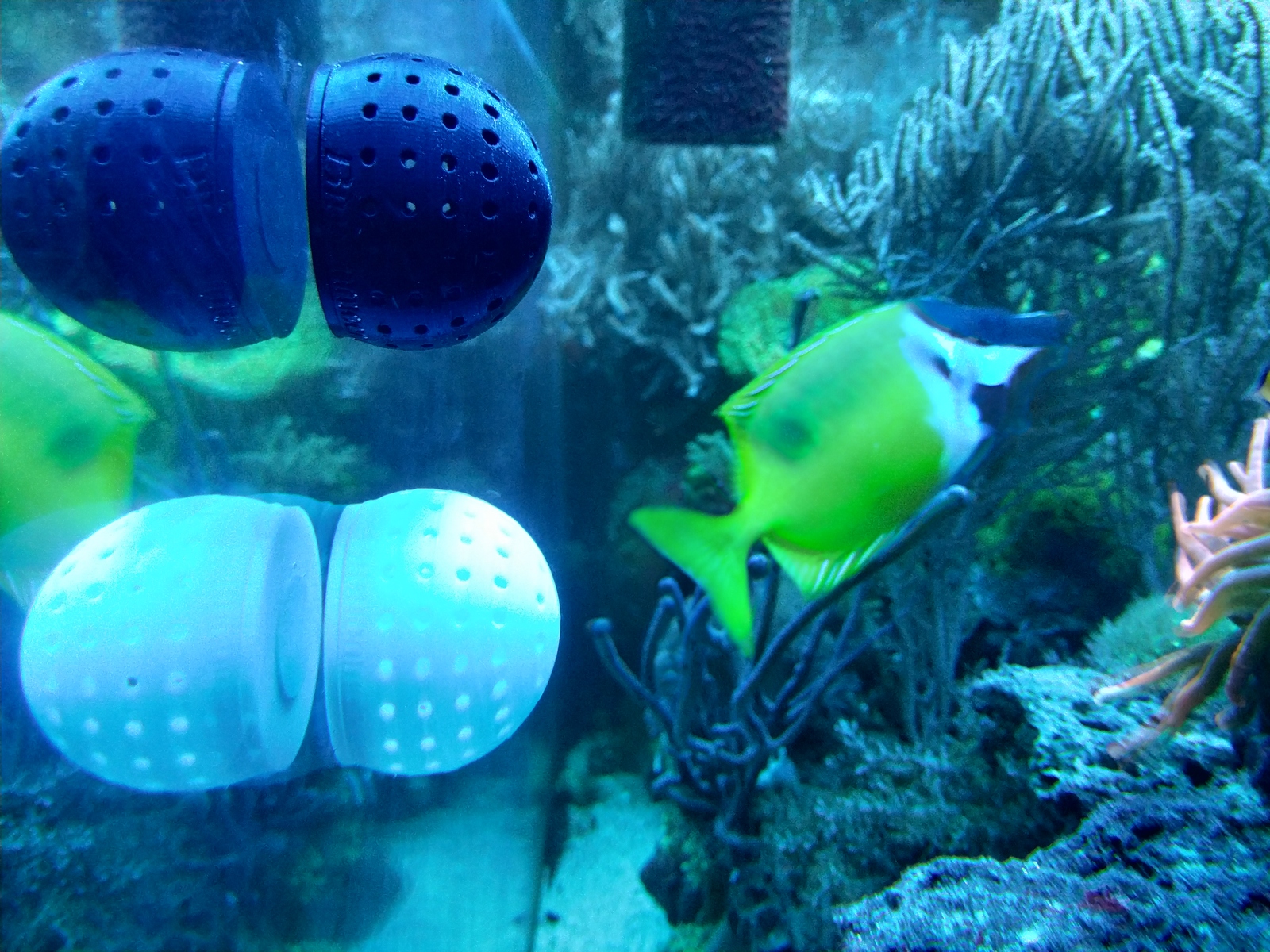

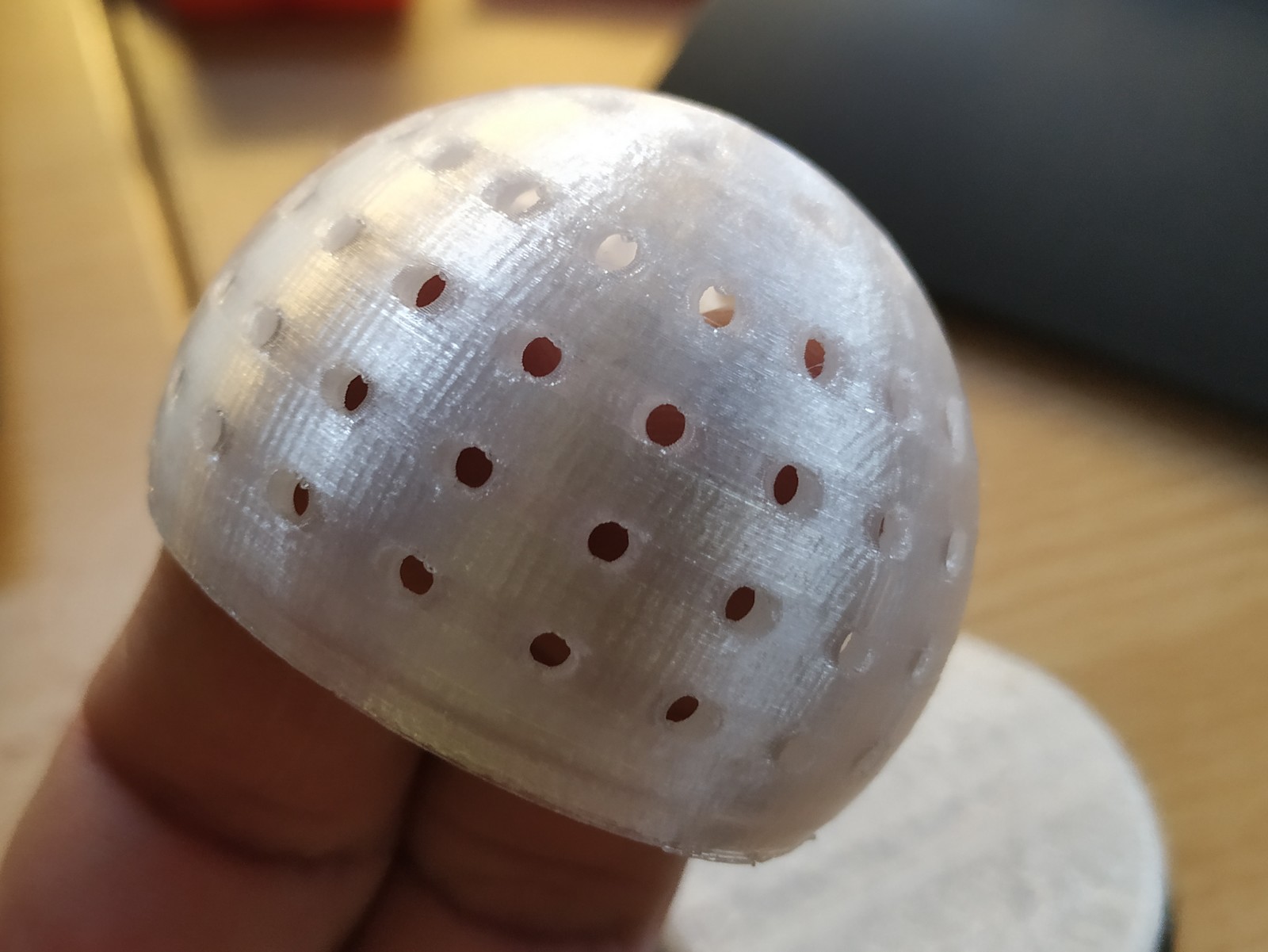

Im Gegensatz zu allen anderen Objekten hier, die ich aus schwarzem PETG gedruckt habe, habe ich dieses Objekt aus halbtransparentem PETG gedruckt. Die Idee war, dass etwas Licht rein kommt und man als Mensch und eventuell auch Fisch sehen oder zumindest erahnen kann, ob noch Futter drin ist. Ich finde, dass sich diese Idee auch in die Tat umsetzen ließ.

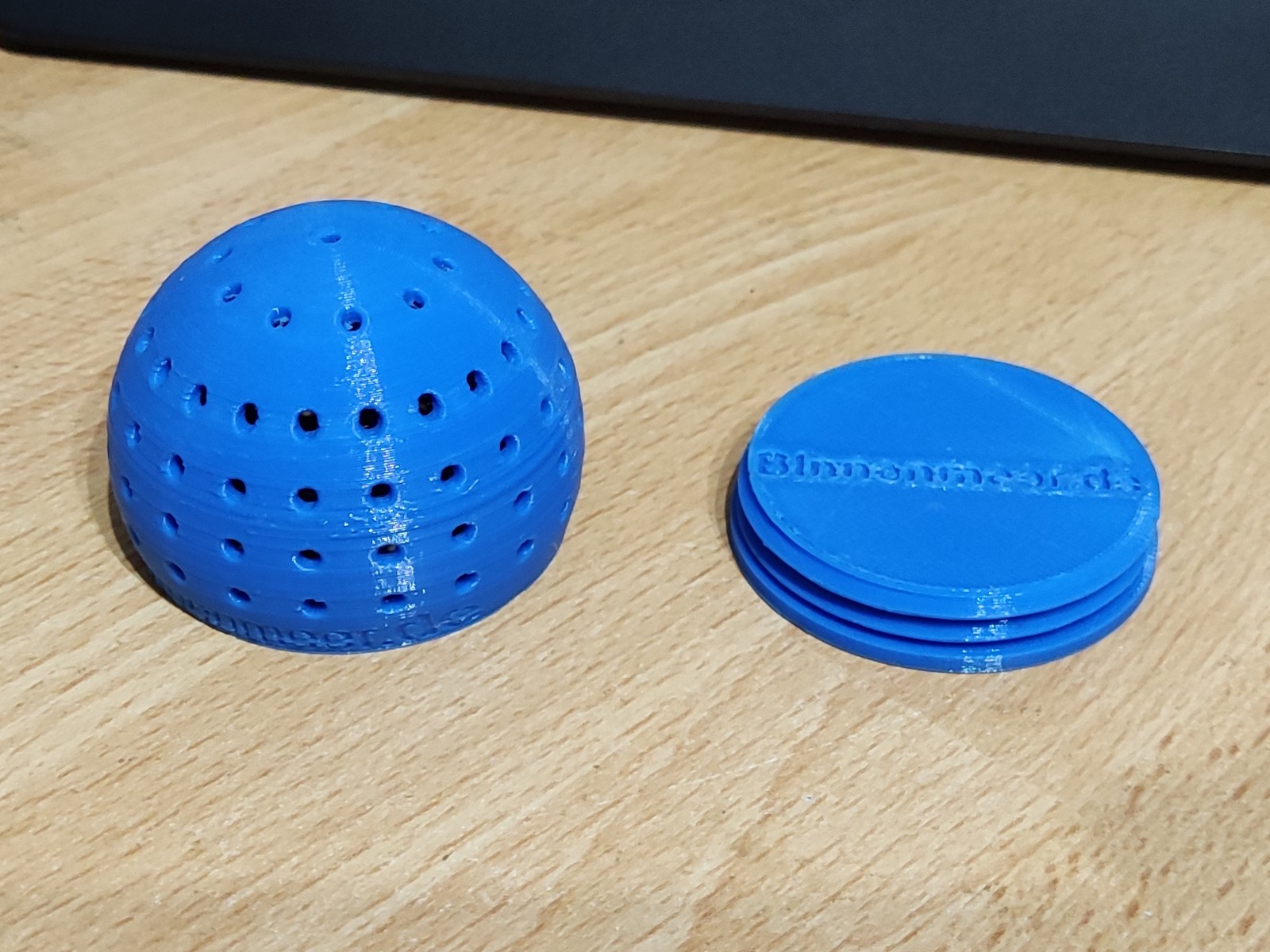

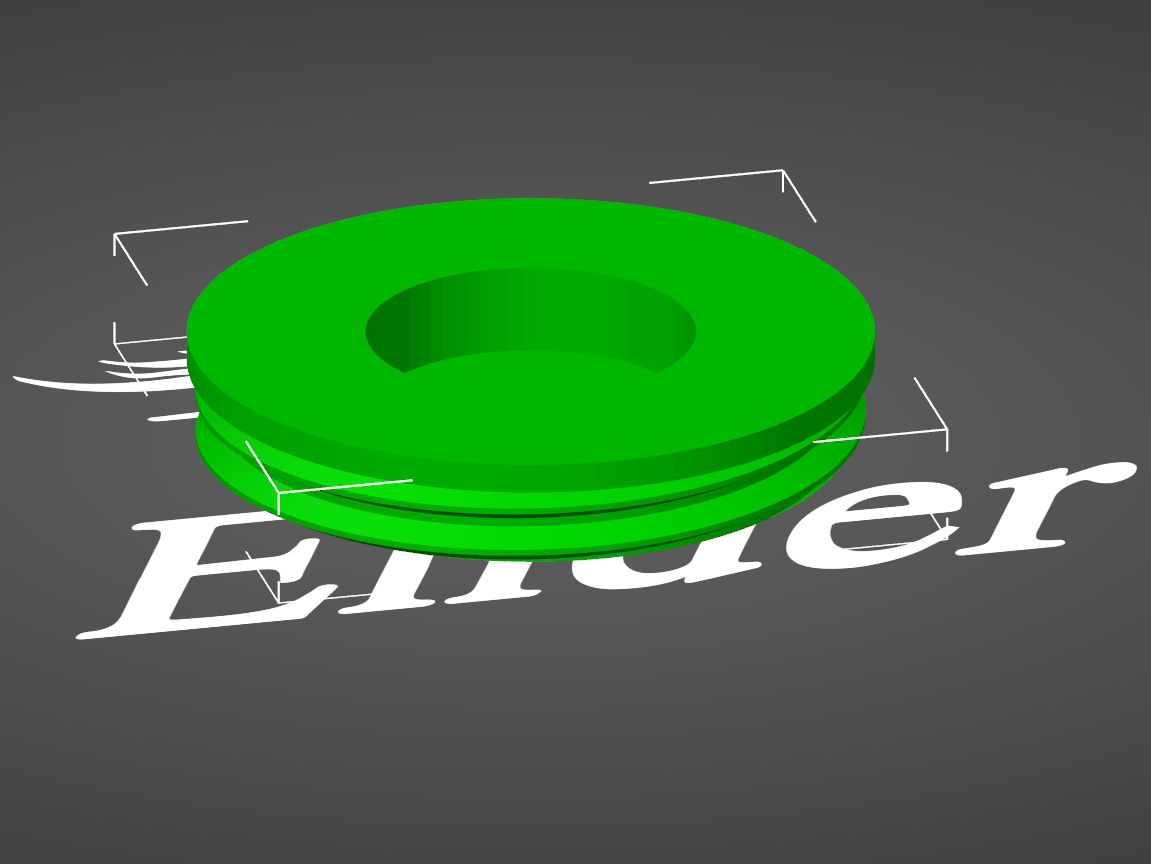

Ich verwende für meinen Chelmon das Modell mit den 2mm Löchern, es gab aber Anfragen zu größeren Löchern, sodass es auch ein Modell mit 2 und 3mm Löchern und eines nur mit 3mm Löchern gibt. Auch habe ich eine Sockelvariante für den Magneten von Amazon 5Amazon Affiliate Link. Bei Bestellung erhalte ich ein paar Cent Provision. Wichtig: Am Preis auf Amazon ändert sich für Dich nichts! Es handelt sich lediglich um einen Bonus, den mir Amazon für die Empfehlung gut schreibt. erstellt. Über weitere Modifikationen (generelle Größe, weitere Größen der Löcher, Anzahl der Löcher, weitere Varianten des Sockels…), z.B. für nicht ausgewachsene Pinzettfische, Seenadeln oder Leierfische, habe ich mir mit anderen Aquarianern schon Gedanken gemacht. Sobald hier etwas in die Tat umgesetzt wird, stelle ich es auch hier ein.

Interesse? Hier klicken und bei mir melden.

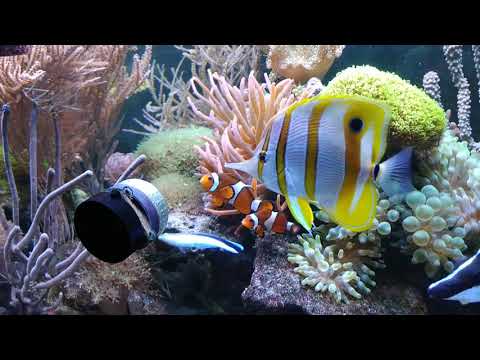

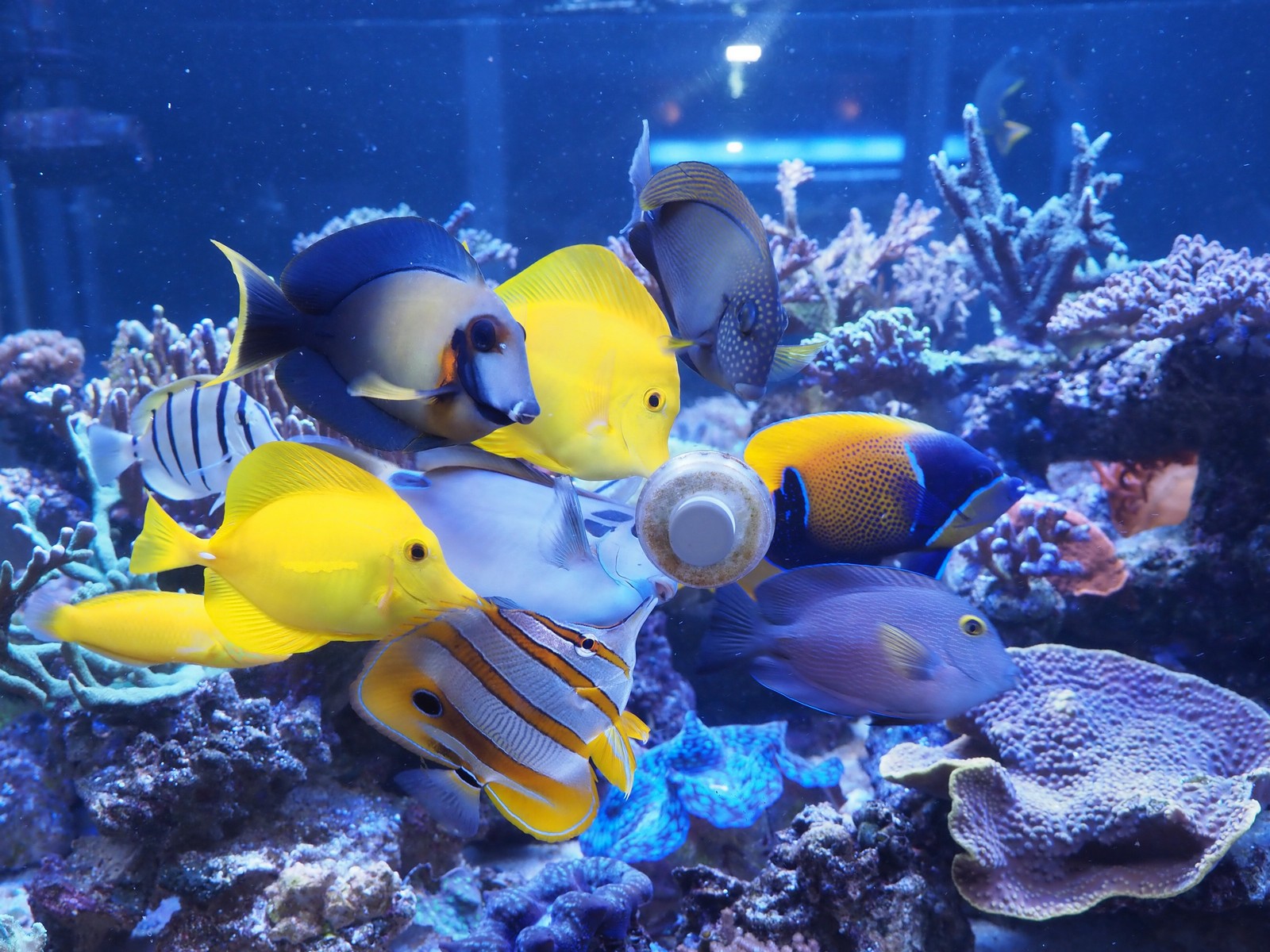

Binnenmeer.de Futter-Ei: Fütterung mit der Futterhilfe aus dem 3D-Drucker

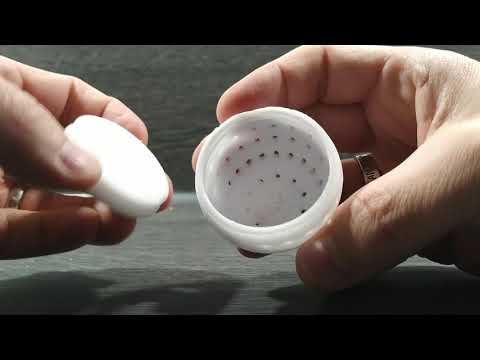

Binnenmeer.de: Handling Futter-Ei (zuschrauben, aufschrauben, Magnet)

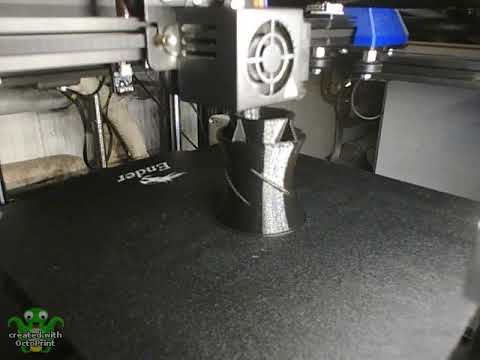

Binnenmeer.de: Futter-Ei und Sockel - 3D Druck Timelapse Video

Oszillierende Dreheinheit

Ich verwende seit über 10 Jahren einen DIY-Nachbau der Oscimotion. Daran ist eine Tunze Nanostream montiert, die im Becken hin und her geschwenkt wird. Das sorgt für eine ständig wechselnde Strömung und damit für Abwechslung und auch für weniger Schmodderecken. Nun bin ich bei Thingiverse auf ein Projekt von Marc aufmerksam geworden. Seine Oszillierende Dreheinheit ist mehr oder weniger die Oscimotion in modern inklusive Weboberfläche und diversen Einstellmöglichkeiten, hier ein paar Impressionen:

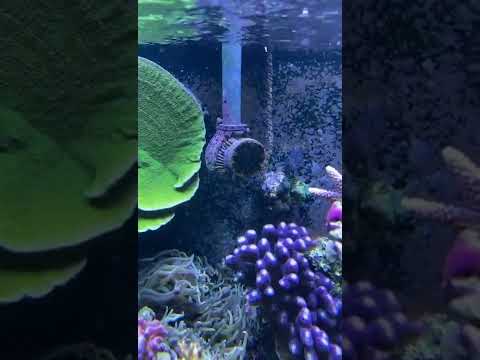

Binnenmeer.de: Oszillierende Dreheinheit in Aktion

Von Marc kommt die Platine mit Software und der Teflonring, den Rest muss man selbst drucken bzw. beschaffen:

  • DS2225 25kg Digital Lenkservo 6Amazon Affiliate Link. Bei Bestellung erhalte ich ein paar Cent Provision. Wichtig: Am Preis auf Amazon ändert sich für Dich nichts! Es handelt sich lediglich um einen Bonus, den mir Amazon für die Empfehlung gut schreibt.
  • Keramik-Kugellager 15x24x5 mm 7Amazon Affiliate Link. Bei Bestellung erhalte ich ein paar Cent Provision. Wichtig: Am Preis auf Amazon ändert sich für Dich nichts! Es handelt sich lediglich um einen Bonus, den mir Amazon für die Empfehlung gut schreibt.
  • 5V/3A Netzteil 8Amazon Affiliate Link. Bei Bestellung erhalte ich ein paar Cent Provision. Wichtig: Am Preis auf Amazon ändert sich für Dich nichts! Es handelt sich lediglich um einen Bonus, den mir Amazon für die Empfehlung gut schreibt.
  • Kabelverschraubung M12 IP67 9Amazon Affiliate Link. Bei Bestellung erhalte ich ein paar Cent Provision. Wichtig: Am Preis auf Amazon ändert sich für Dich nichts! Es handelt sich lediglich um einen Bonus, den mir Amazon für die Empfehlung gut schreibt.
  • Verlängerungskabel 5.5×2.1mm 10Amazon Affiliate Link. Bei Bestellung erhalte ich ein paar Cent Provision. Wichtig: Am Preis auf Amazon ändert sich für Dich nichts! Es handelt sich lediglich um einen Bonus, den mir Amazon für die Empfehlung gut schreibt.
  • 2mal M10x20-25 Kunststoffschrauben
  • 8mal M3x15 V4A Edelstahlschrauben
  • 4mal M3x25 V4A Edelstahlschrauben oder Blechschrauben M3.5×25 Edelstahl mit Senkkopf

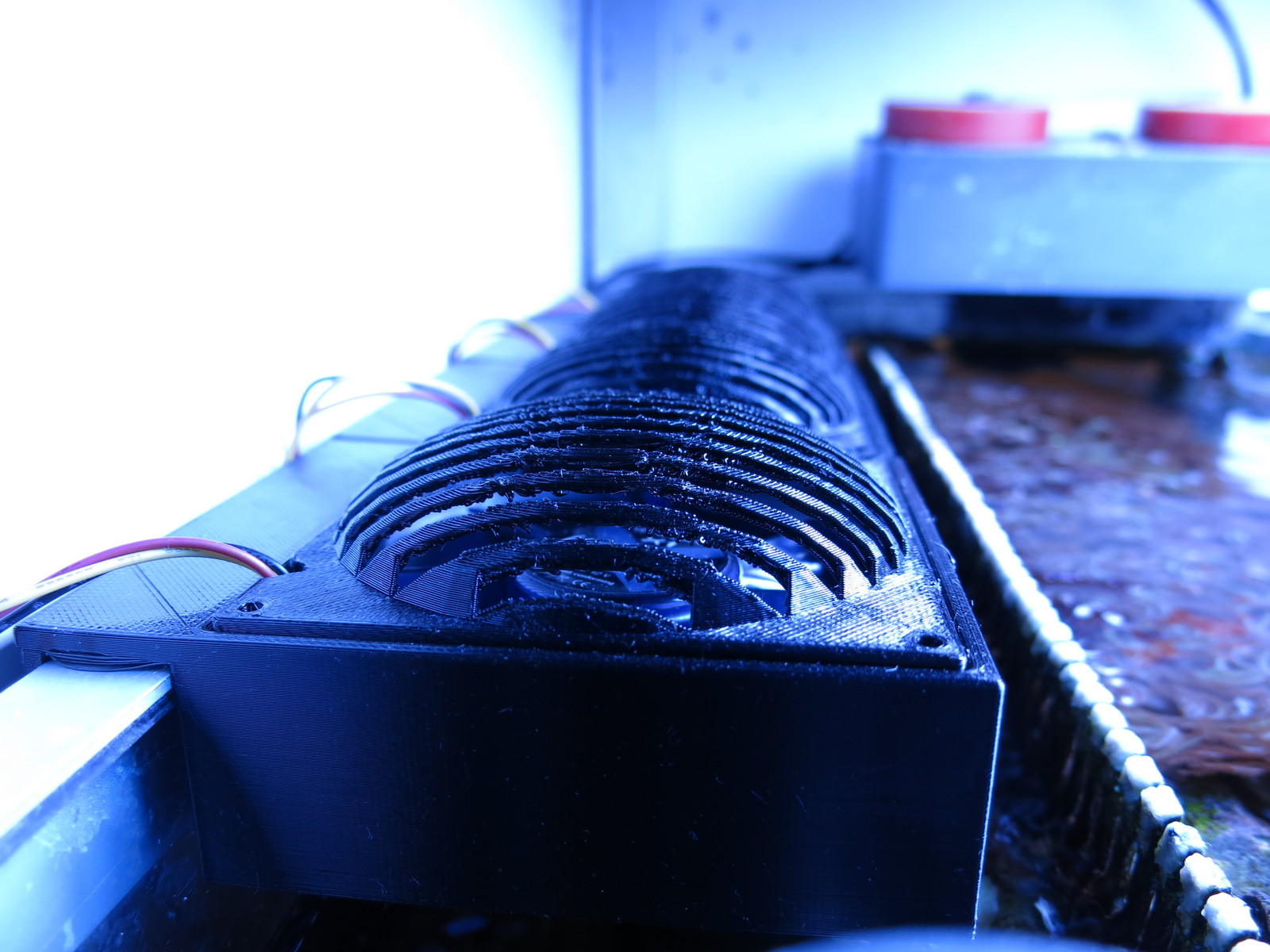

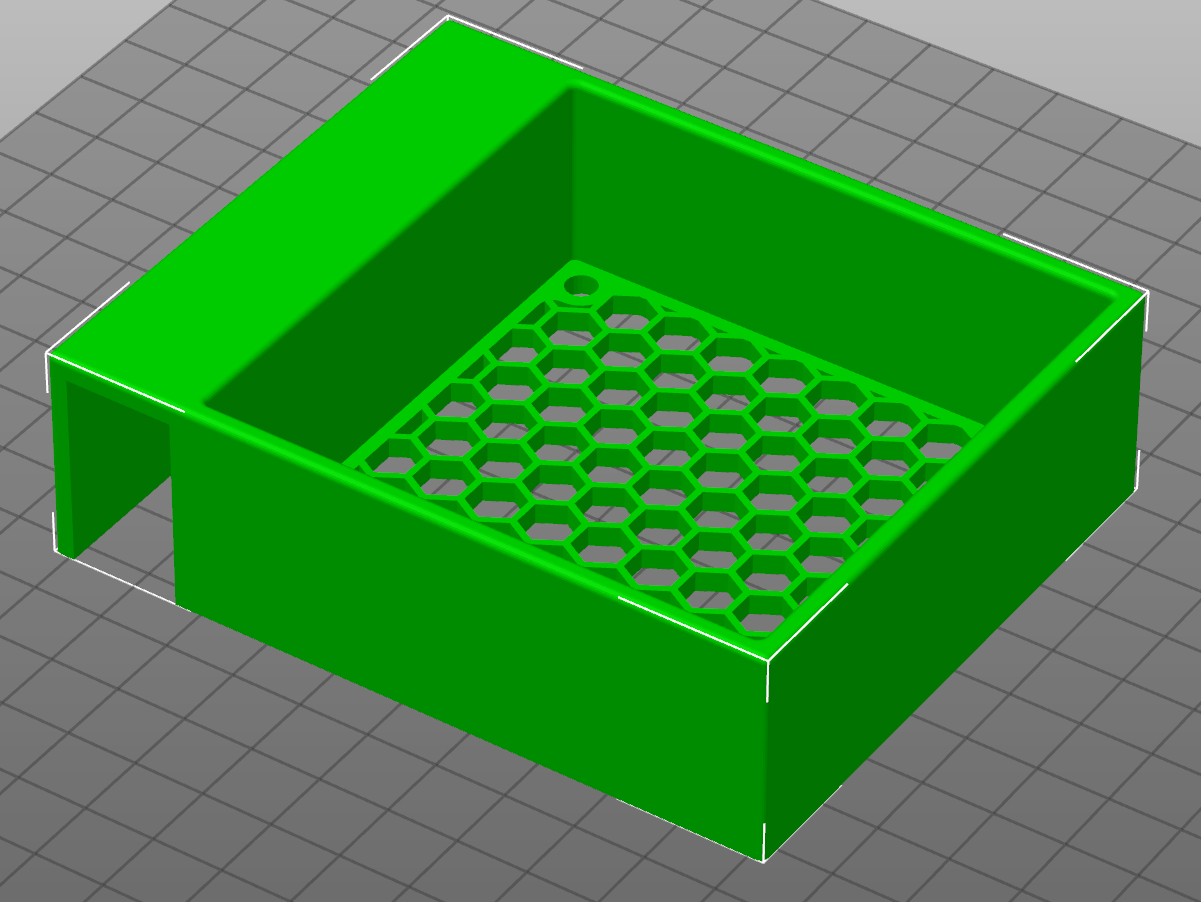

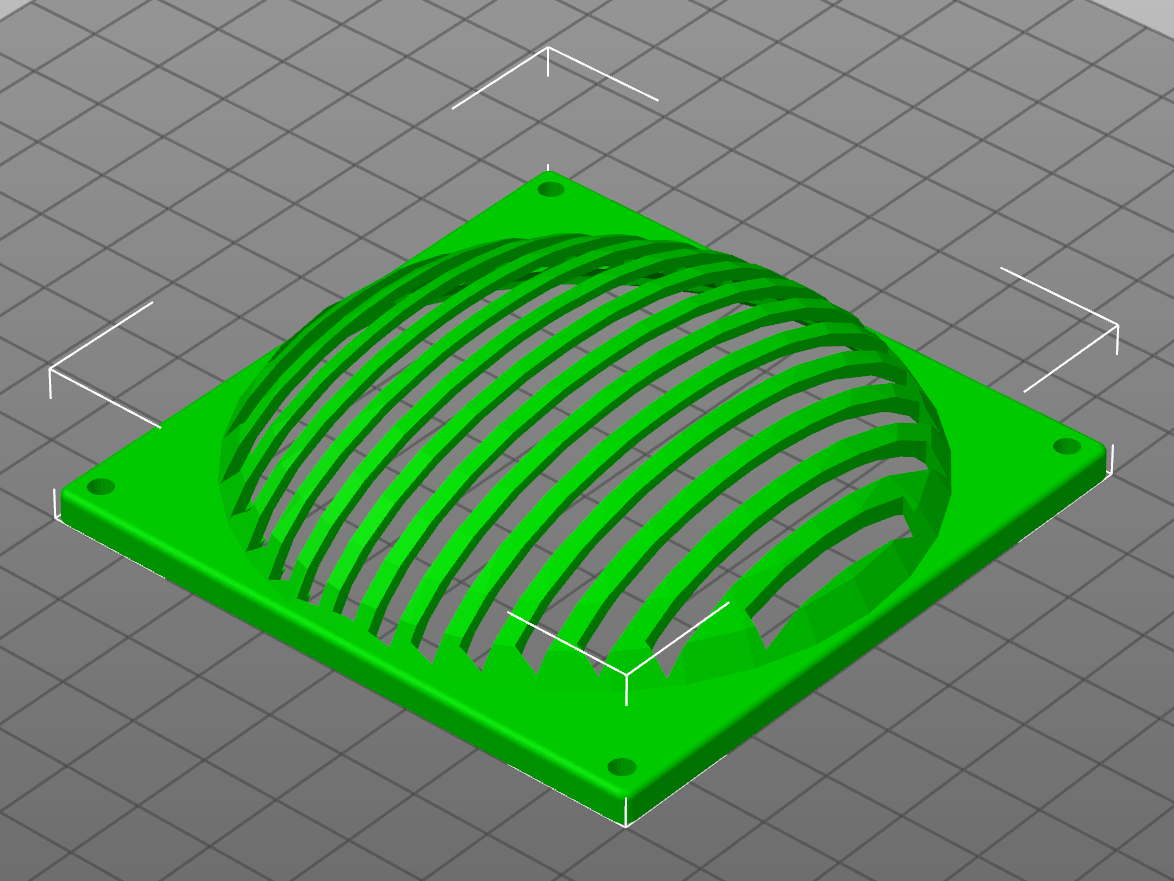

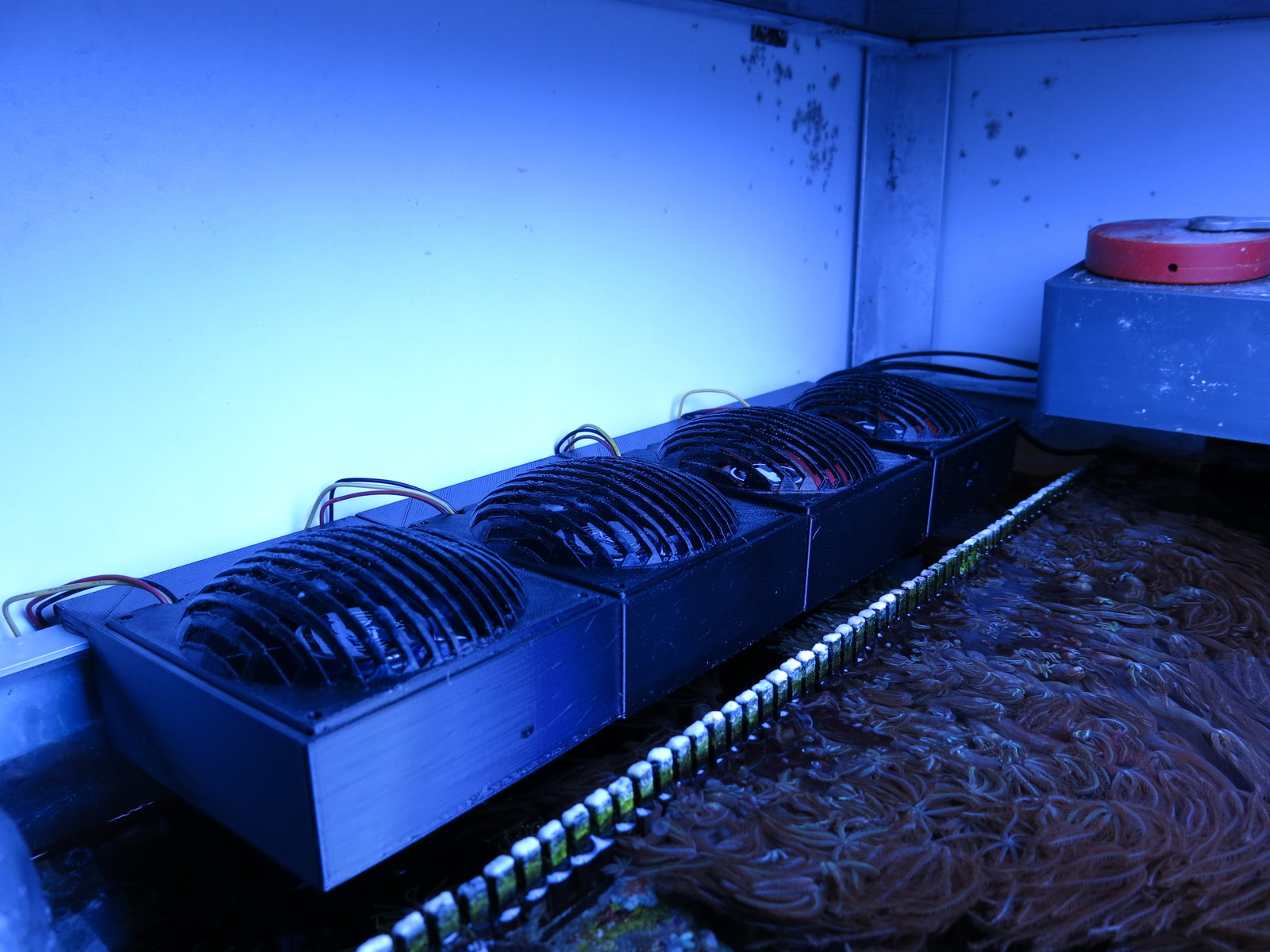

Gehäuse und Abdeckung für 80mm Lüfter

Die vier PC-Lüfter von Xilence 11Amazon Affiliate Link. Bei Bestellung erhalte ich ein paar Cent Provision. Wichtig: Am Preis auf Amazon ändert sich für Dich nichts! Es handelt sich lediglich um einen Bonus, den mir Amazon für die Empfehlung gut schreibt. sitzen oben im Becken auf dem Ablaufschacht. Aufgrund dessen, dass ein nervöser Fisch hier auch einmal drauf springen könnte (in der Vergangenheit habe ich alle paar Monate einen Fisch aus dem Ablaufschacht holen müssen), habe ich domartigen Abdeckungen gedruckt. Stelle mir vor, dass das betreffende Tier sich so nicht so sehr verletzen kann und schneller wieder im Wasser, wenn eben auch im Ablaufschacht, landet.

Den Boden des Gehäuses habe ich aus diesem Objekt remixt. Die Abdeckung ist eine modifizierte Version aus diesem Objekt.

Lautstärke ist immer relativ und wird von jedem unterschiedlich empfunden, für mich kann ich sagen, dass ich mit der Lautstärke der Xilence Lüfter sehr zufrieden bin. Ich höre sie nämlich nicht. Daher habe ich unten im Technikbecken auch die Variante mit blauen LEDs in Betrieb (hier oben geht es nicht, da die LED-Beleuchtung nachts zu hell wäre und damit Fische und Korallen stören würde), so sehe ich schnell, ob die Kühlung aktiv ist, ohne extra auf das Display des Aqua Computers zu schauen.

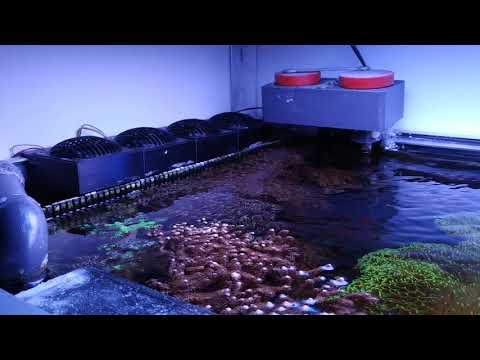

Binnenmeer.de: Gehäuse und Abdeckung für 80mm Lüfter aus dem 3D-Drucker

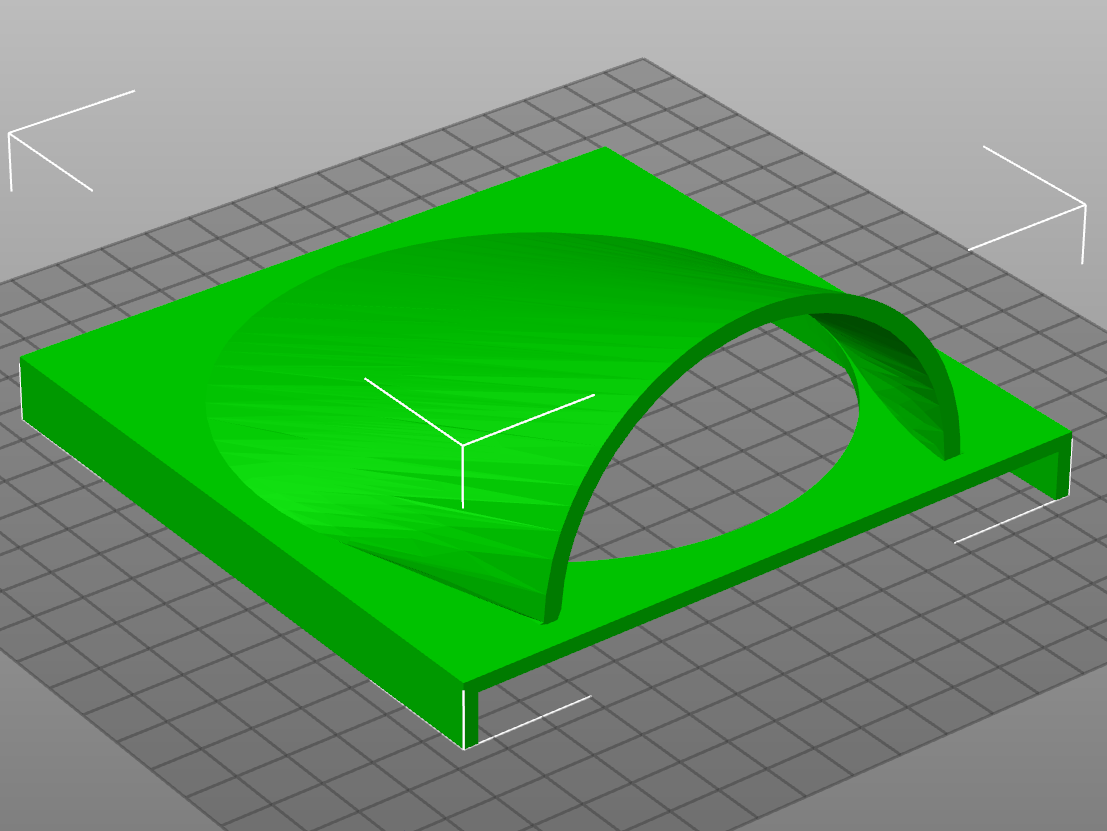

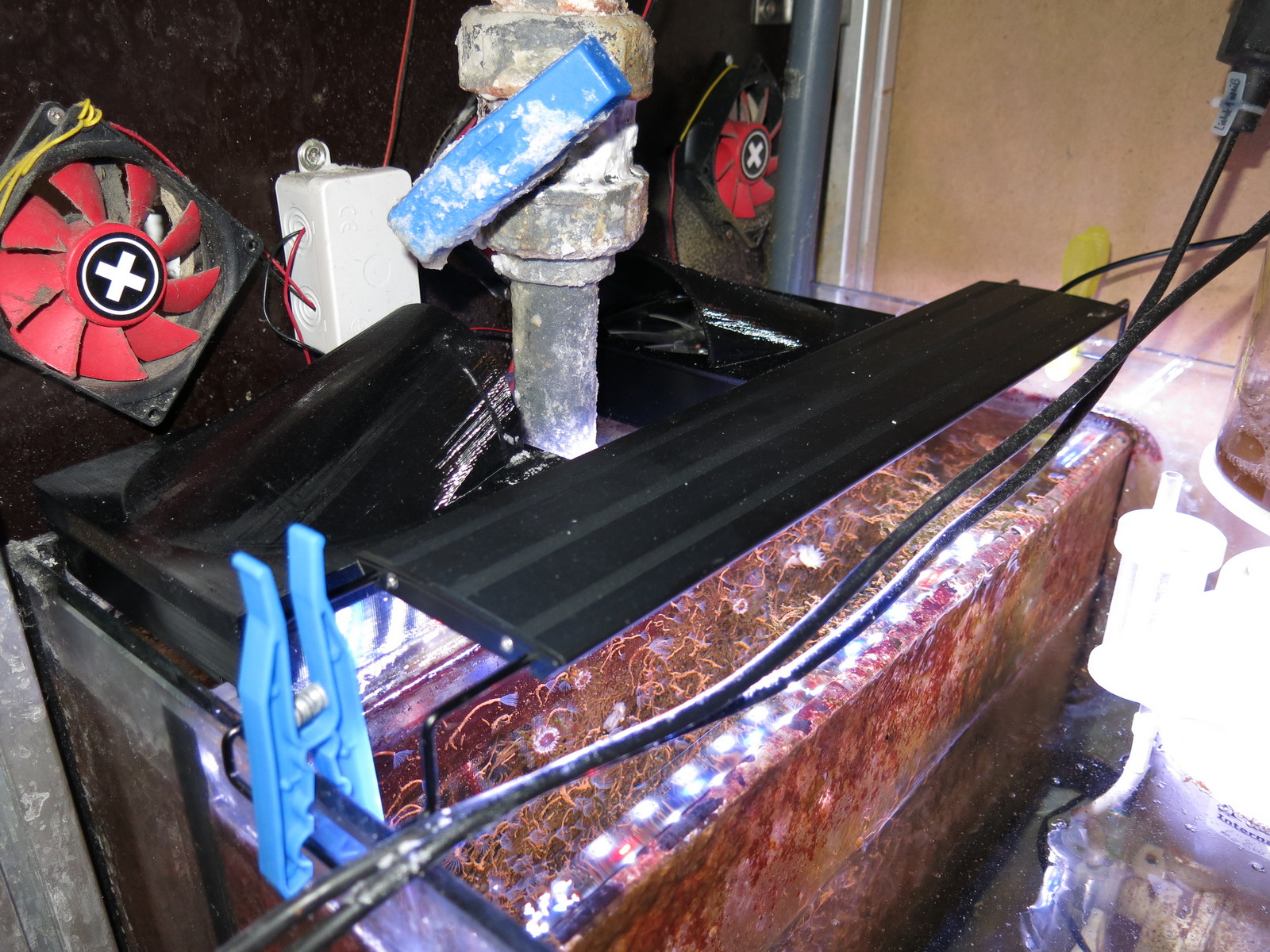

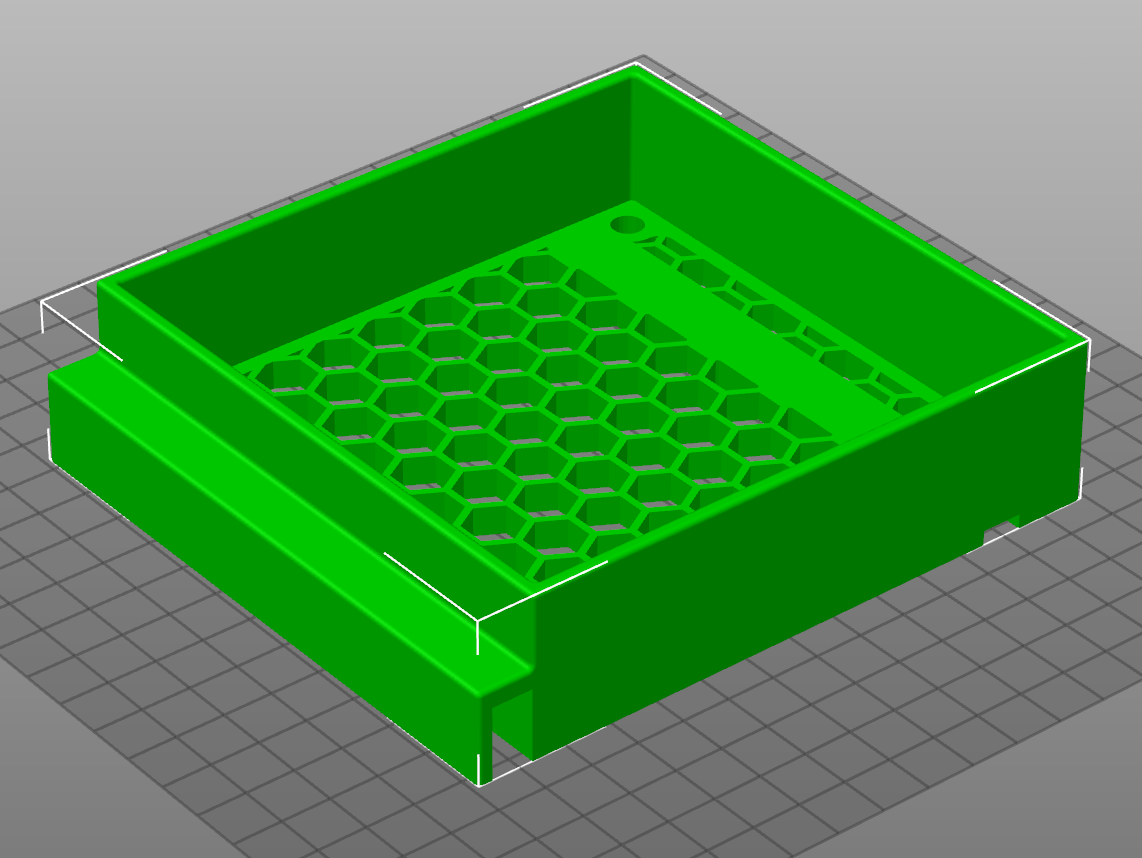

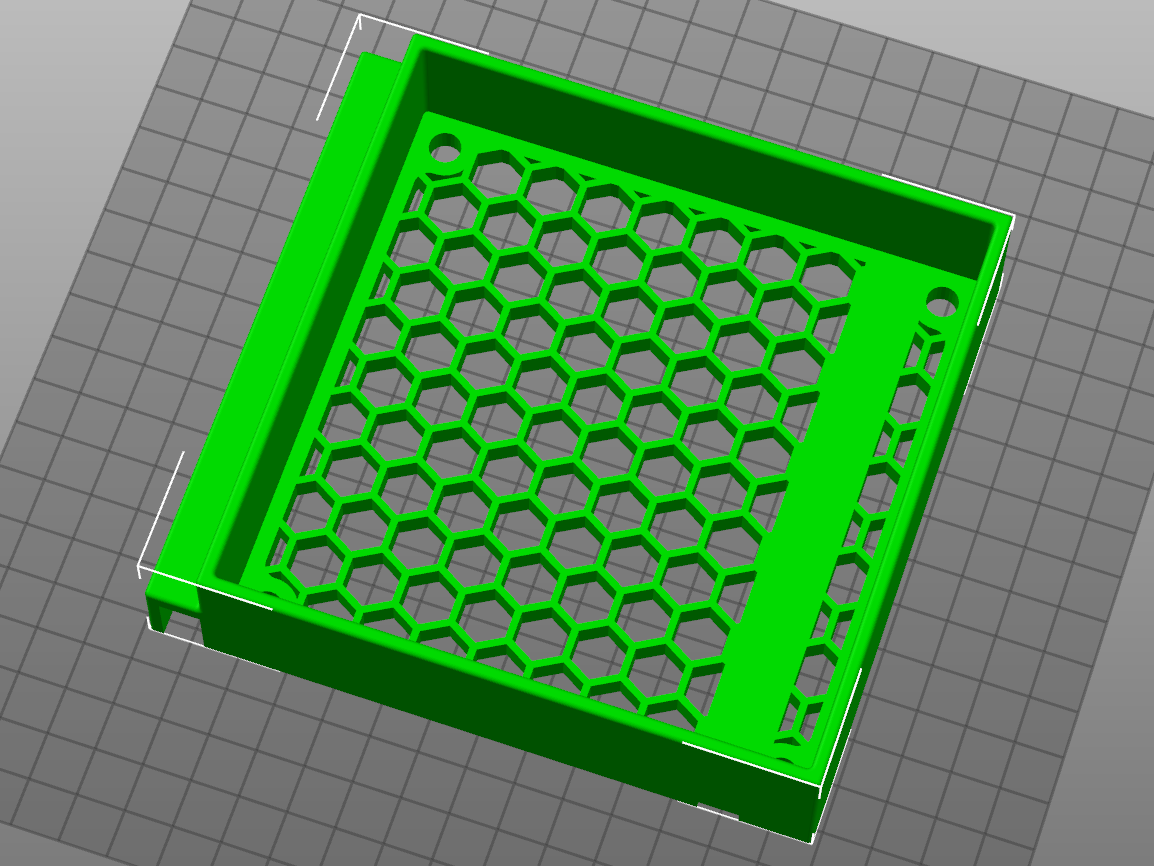

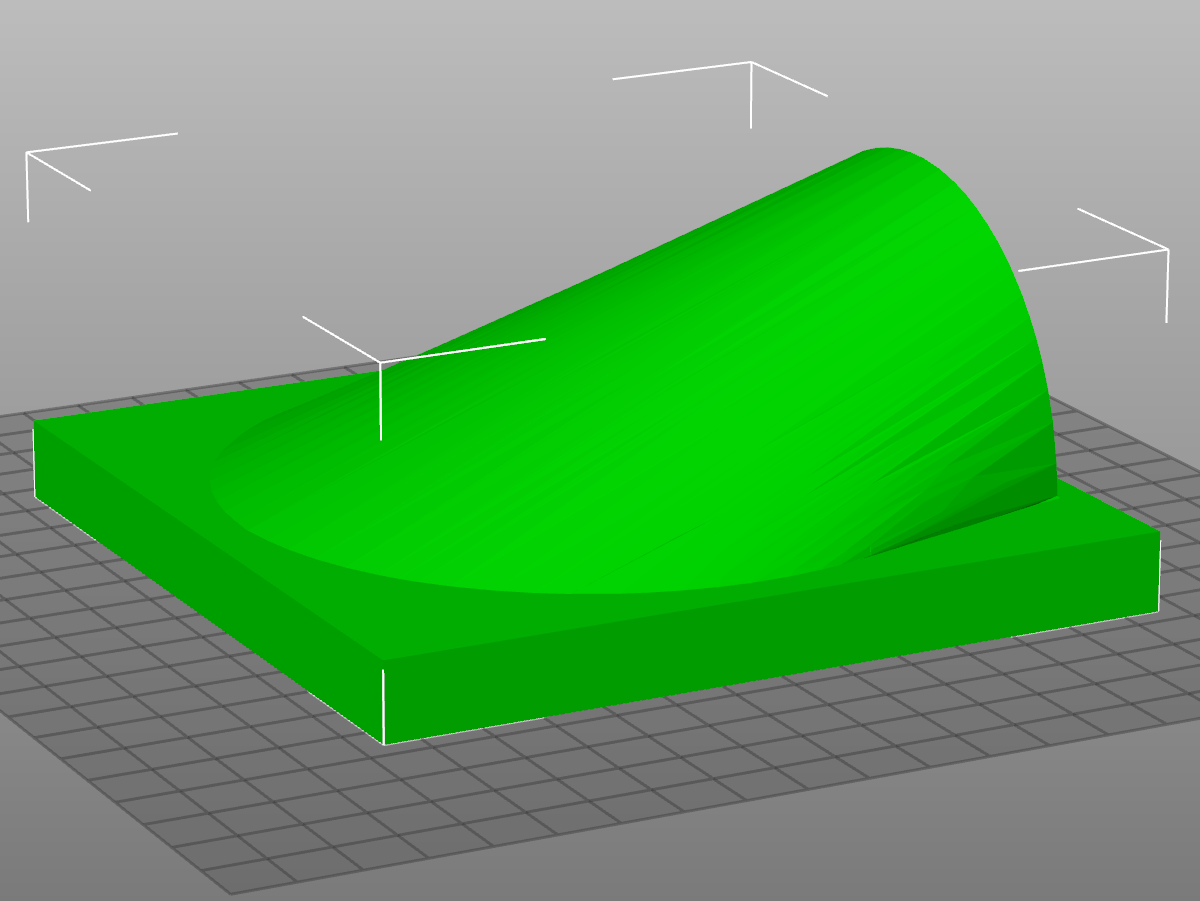

Gehäuse und Abdeckung für 120mm Lüfter

Die zwei PC-Lüfter mit blauer LED-Beleuchtung von Xilence 12Amazon Affiliate Link. Bei Bestellung erhalte ich ein paar Cent Provision. Wichtig: Am Preis auf Amazon ändert sich für Dich nichts! Es handelt sich lediglich um einen Bonus, den mir Amazon für die Empfehlung gut schreibt. sitzen unten im Technikbecken, sind in die Außenscheibe eingehängt und durch eine Nut auf einer anderen niedrigeren Scheibe etwas fixiert. Aufgrund dessen, dass die Verrohrung ein wenig leckt, habe ich komplett undurchlässige Abdeckungen konstruiert. Nun kann kein Wasser und Salz mehr an die Lüfter kommen.

Den Boden des Gehäuses habe ich aus diesem Objekt remixt. Die Abdeckung ist eine modifizierte Version aus diesem Objekt.

Lautstärke ist immer relativ und wird von jedem unterschiedlich empfunden, für mich kann ich sagen, dass ich mit der Lautstärke der Xilence Lüfter sehr zufrieden bin. Ich höre sie nämlich nicht. Daher habe ich hier, unten im Technikbecken, auch die Variante mit blauen LEDs in Betrieb, so sehe ich schnell, ob die Kühlung aktiv ist, ohne extra auf das Display des Aqua Computers zu schauen.

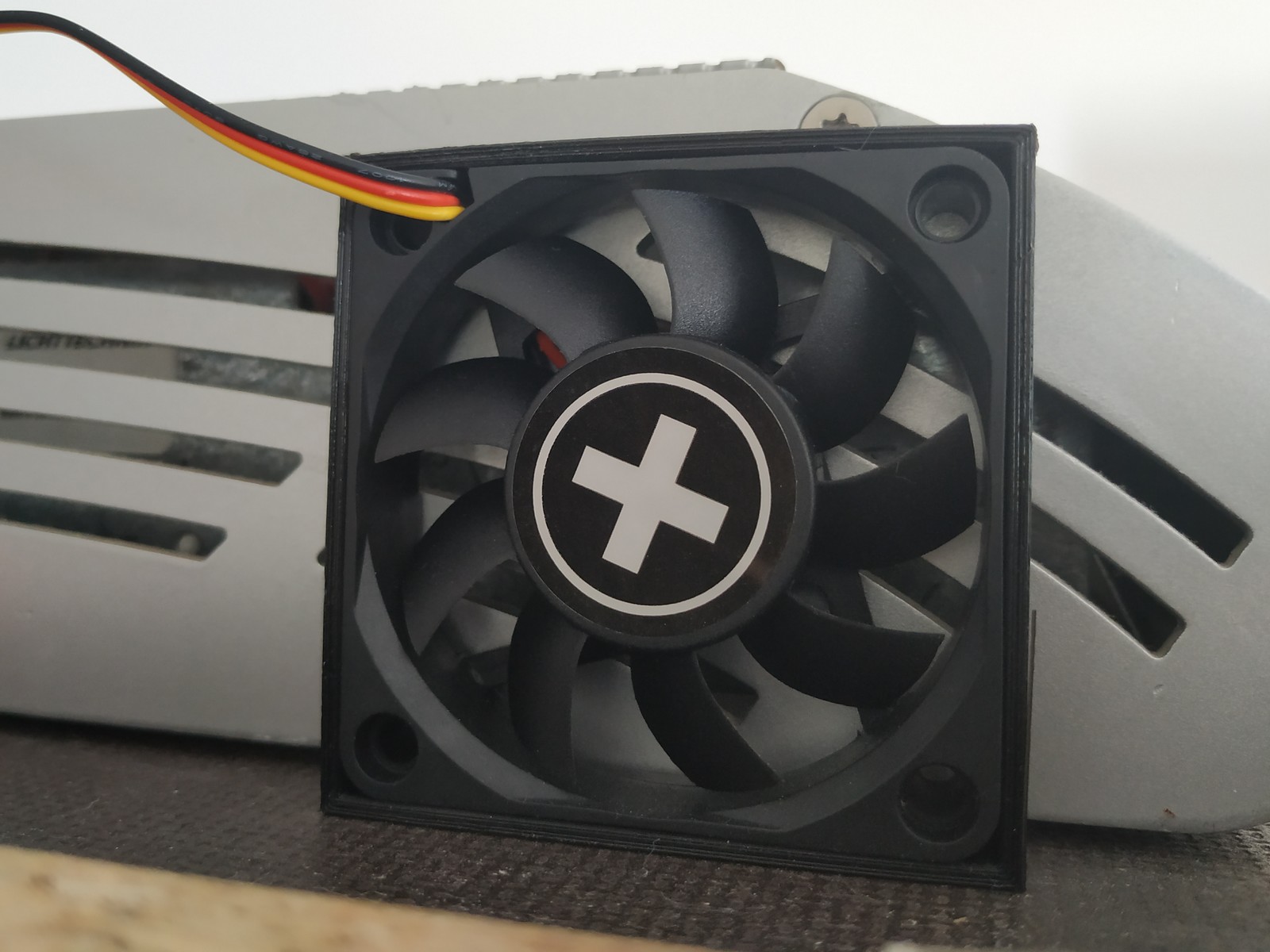

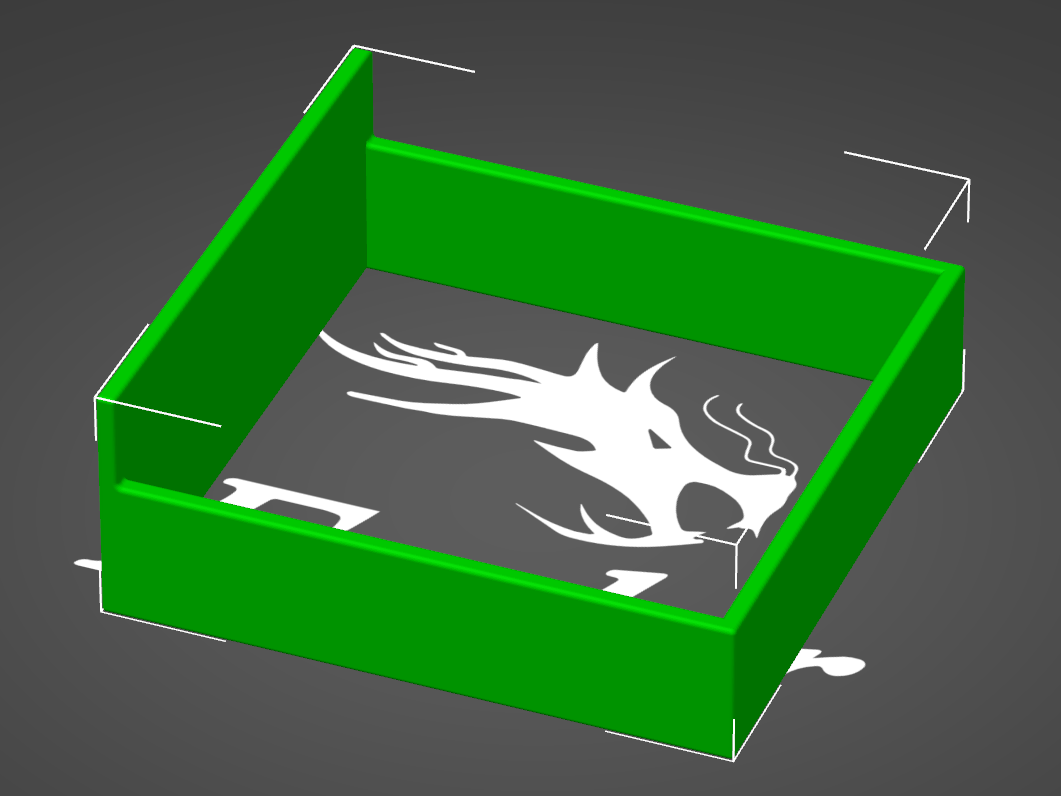

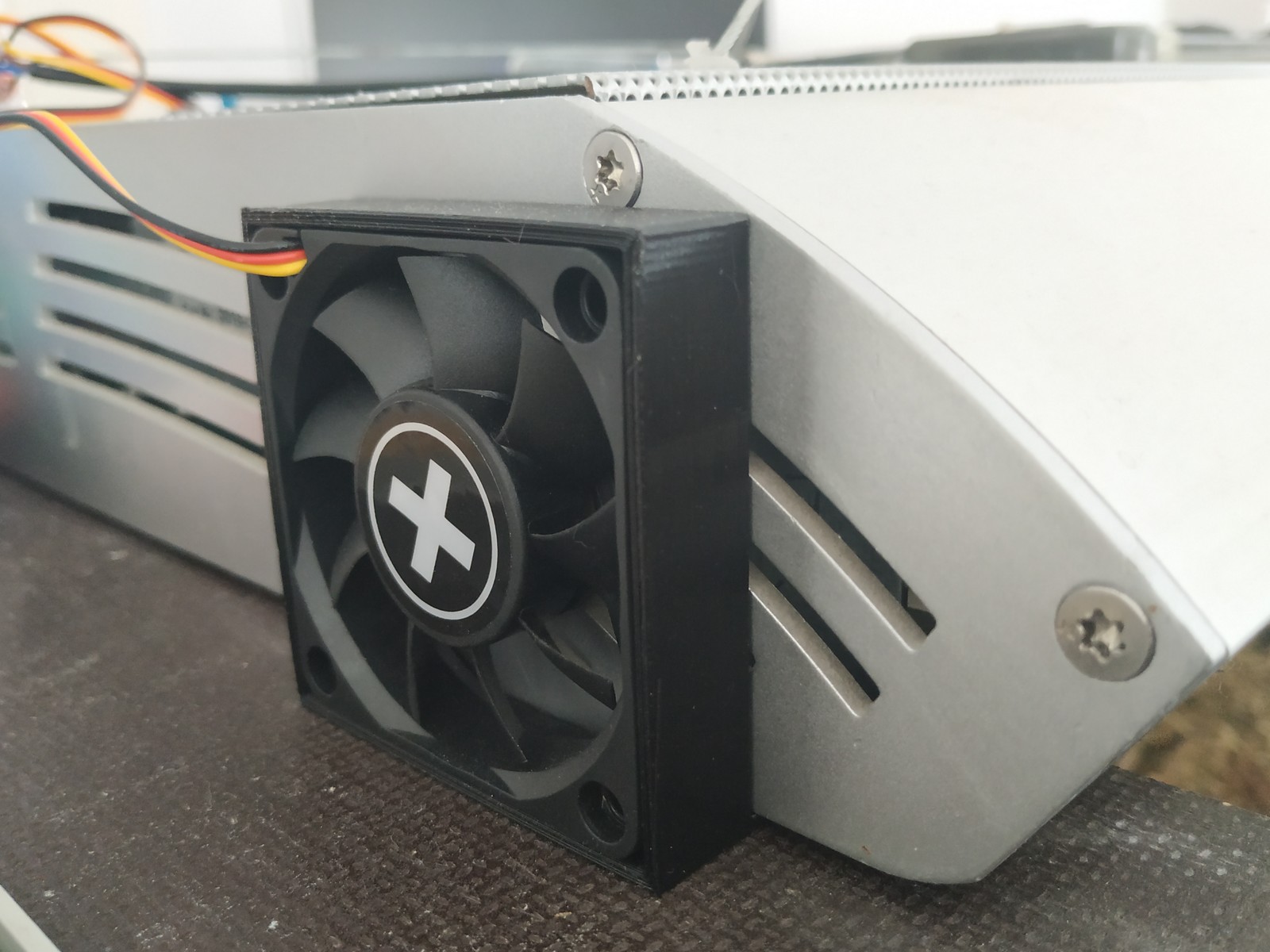

Gehäuse für 60mm Lüfter

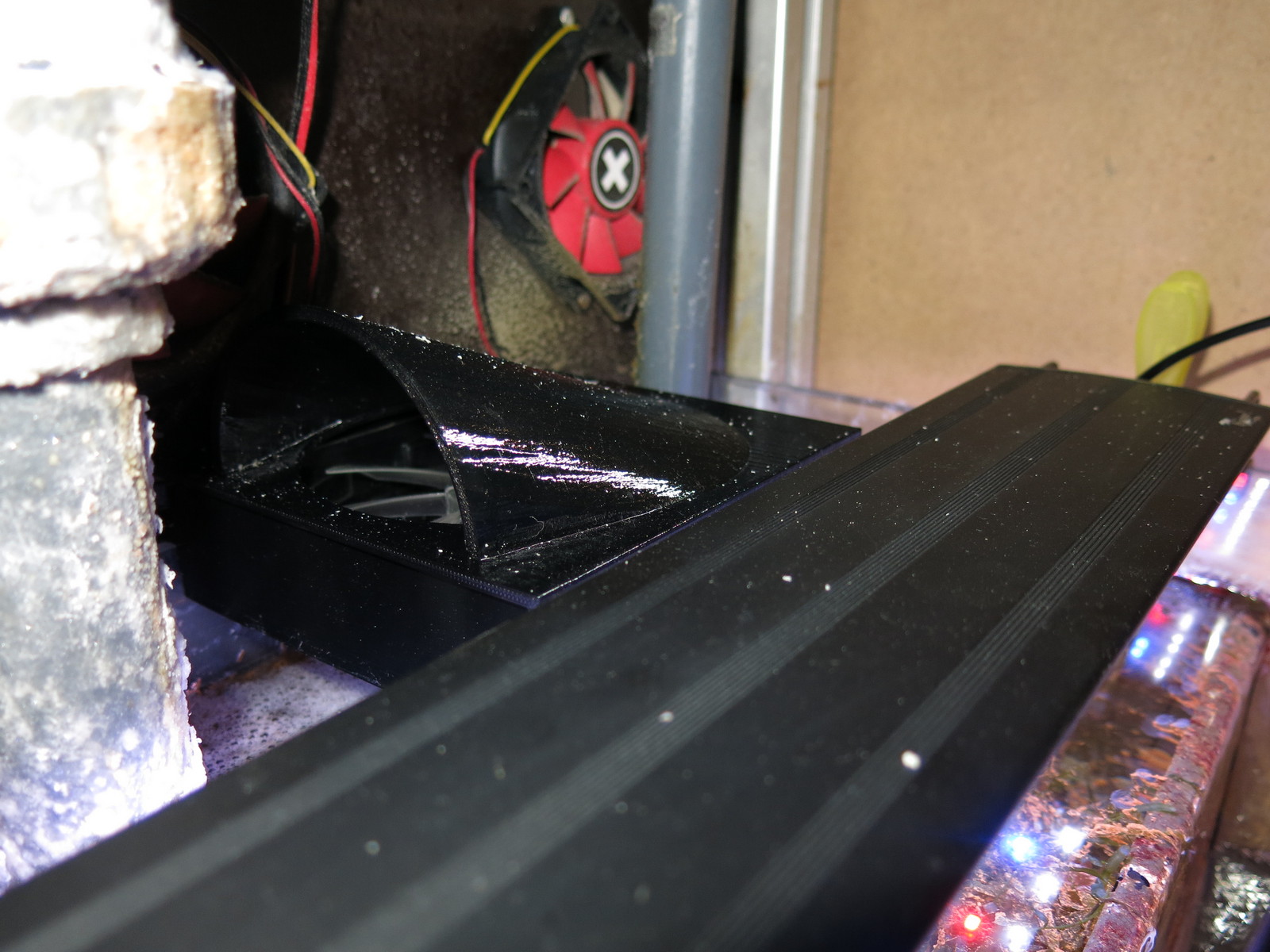

Wegen einiger Versuche mit T5 LED Röhren habe ich zur Belüftung und damit Kühlung der Giesemann Matrix T5 Lampe Gehäuse/Halterungen für 60mm PC-Lüfter von Xilence 13Amazon Affiliate Link. Bei Bestellung erhalte ich ein paar Cent Provision. Wichtig: Am Preis auf Amazon ändert sich für Dich nichts! Es handelt sich lediglich um einen Bonus, den mir Amazon für die Empfehlung gut schreibt. konstruiert. Leider sind mir die verschiedenen verwendeten Lüfter zu laut für den Dauerbetrieb, sodass sie aktuell nicht mehr in Betrieb sind. Des Weiteren hat sich herausgestellt, dass die vorherrschende Temperatur im Inneren der Lampe nicht ausschlaggebend für die Probleme mit den T5 LED Röhren sind.

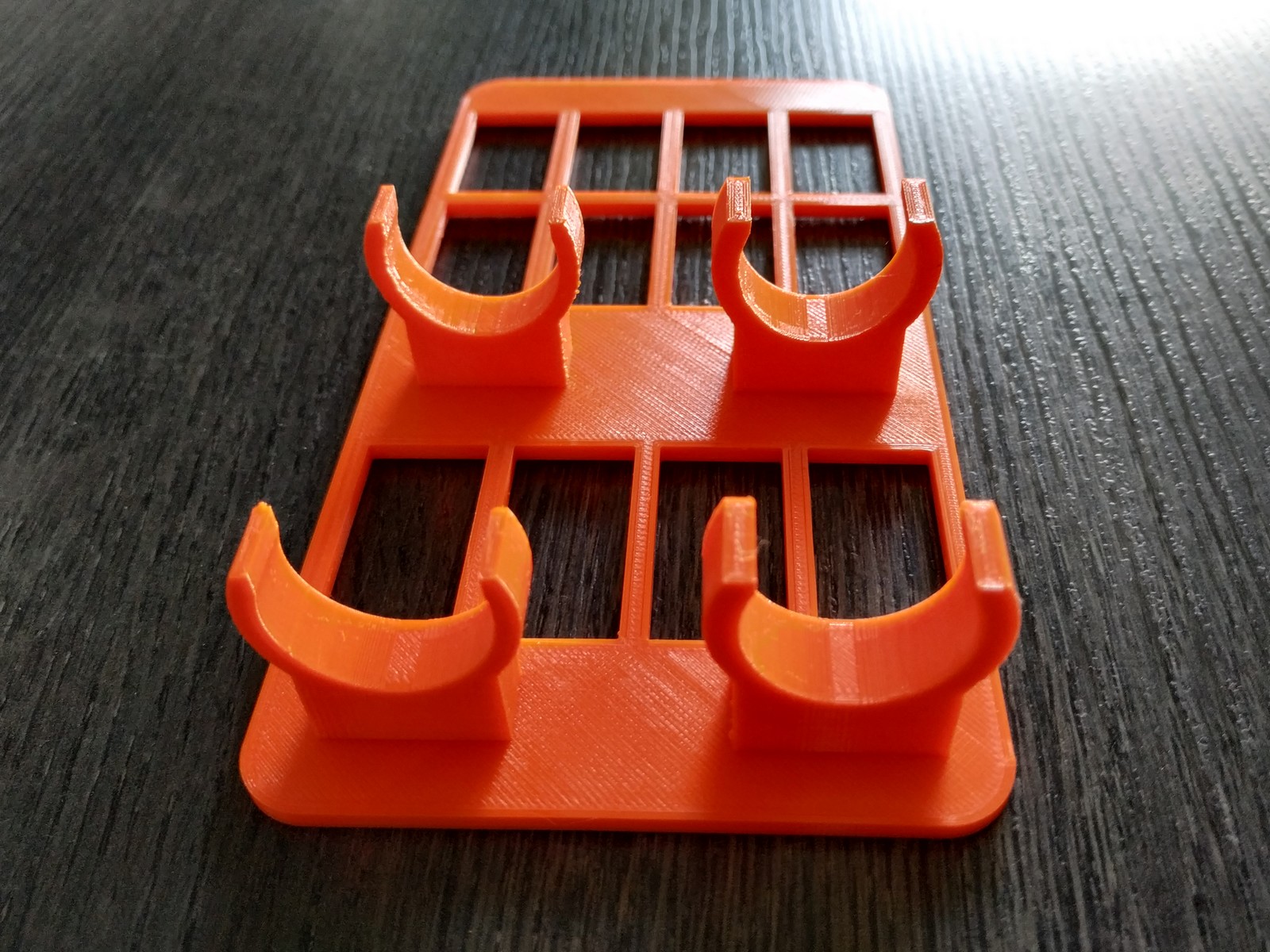

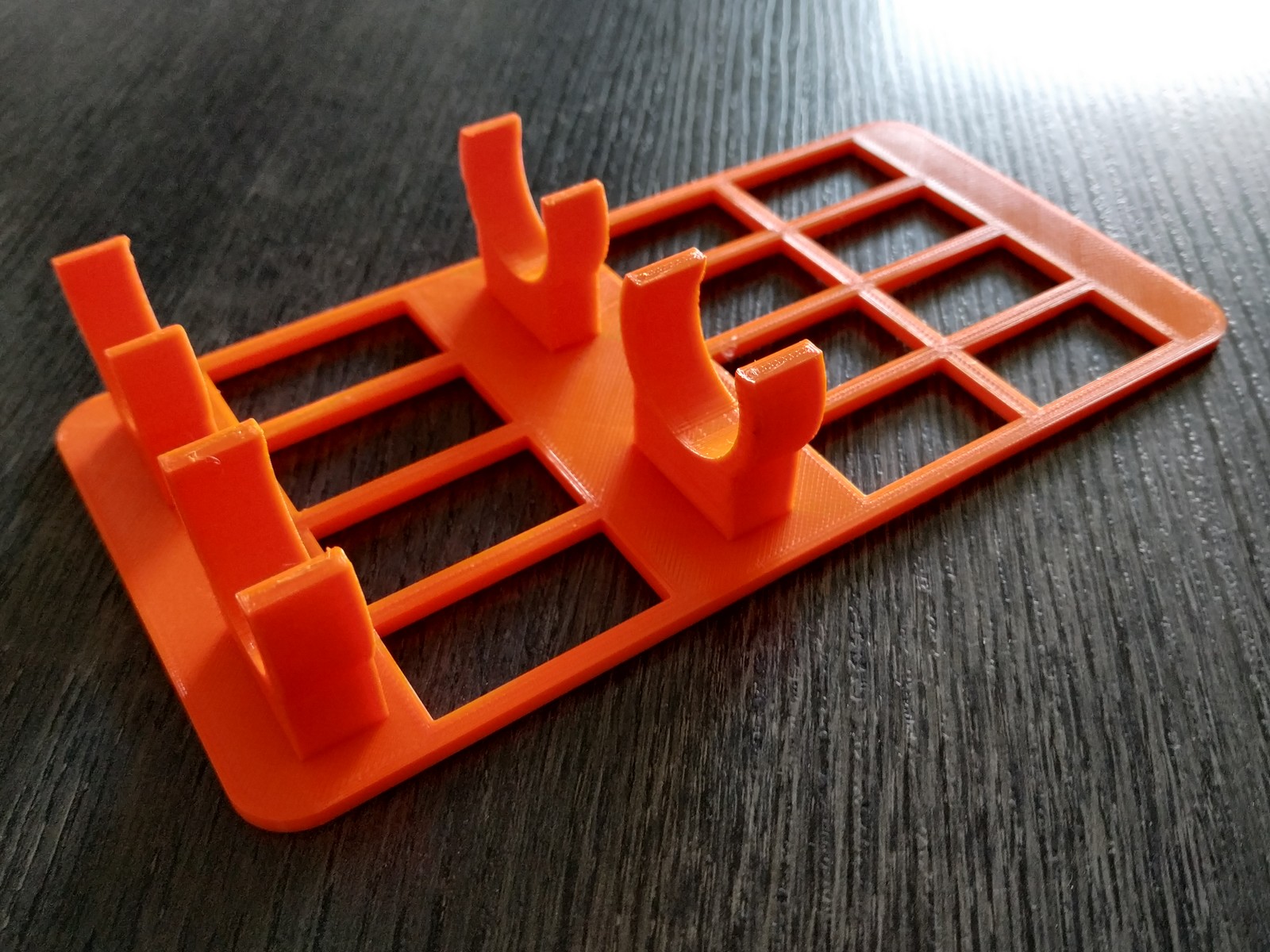

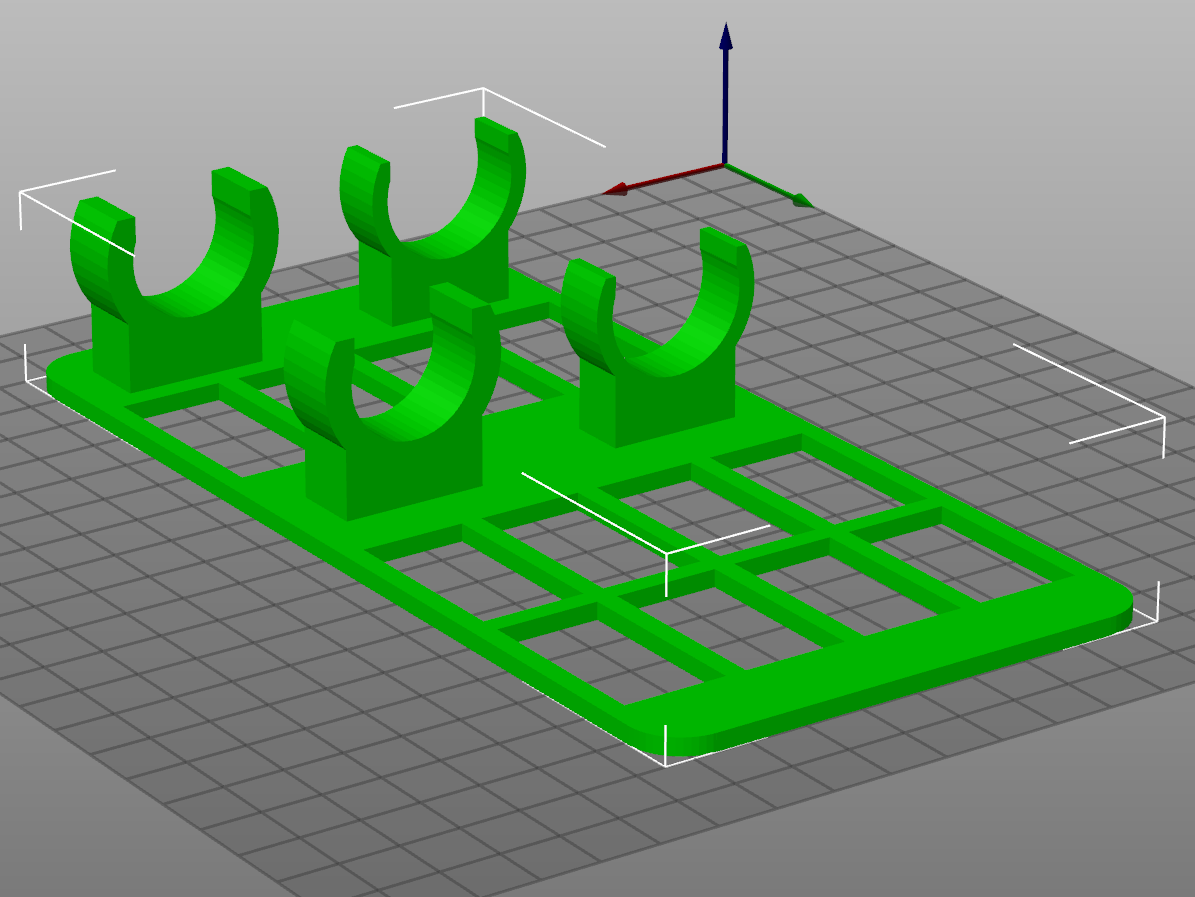

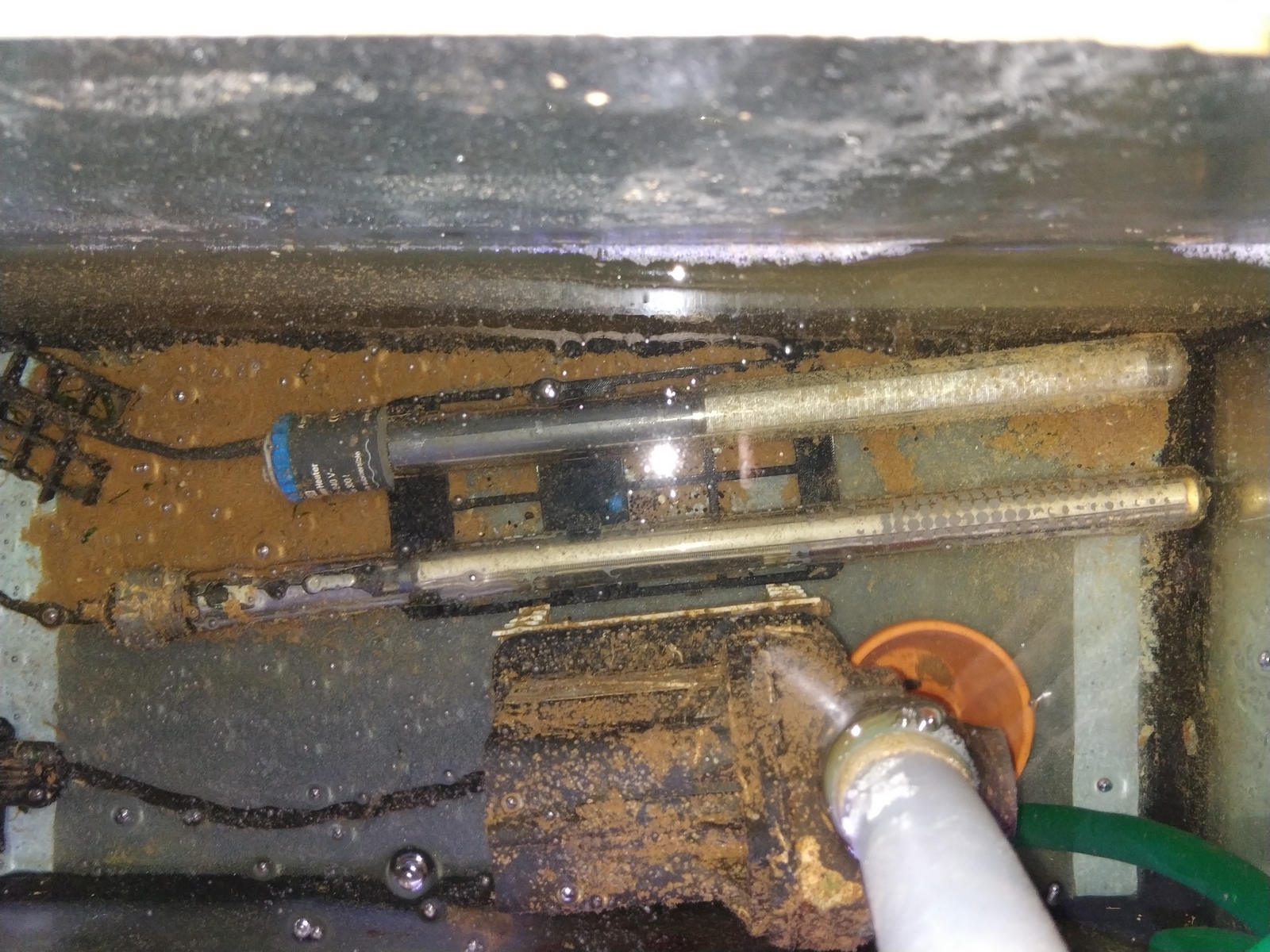

Halter für 2 Heizstäbe

Bisher lagen meine Heizstäbe einfach wild auf dem Boden des Technikbeckens. Glas auf Glas ist nicht wirklich toll dachte ich mir, da kam mir der 3D Drucker gerade richtig.

Modifiziert für meine beiden Heizstäbe (Jäger Eheim Regel-Heizstab 250 Watt 14Amazon Affiliate Link. Bei Bestellung erhalte ich ein paar Cent Provision. Wichtig: Am Preis auf Amazon ändert sich für Dich nichts! Es handelt sich lediglich um einen Bonus, den mir Amazon für die Empfehlung gut schreibt. und Fluval Heizstab 300 Watt 15Amazon Affiliate Link. Bei Bestellung erhalte ich ein paar Cent Provision. Wichtig: Am Preis auf Amazon ändert sich für Dich nichts! Es handelt sich lediglich um einen Bonus, den mir Amazon für die Empfehlung gut schreibt.) aus diesem Objekt.

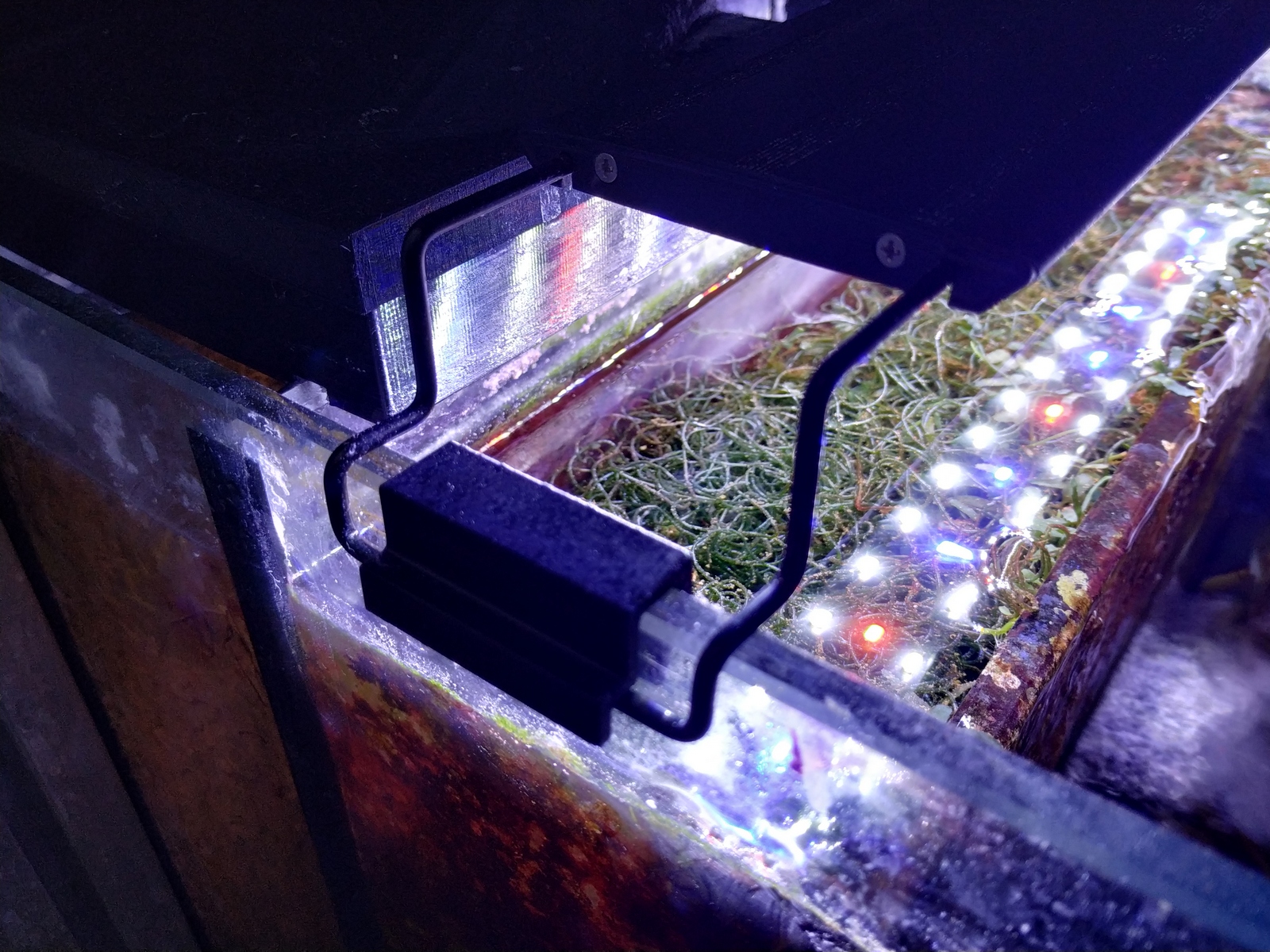

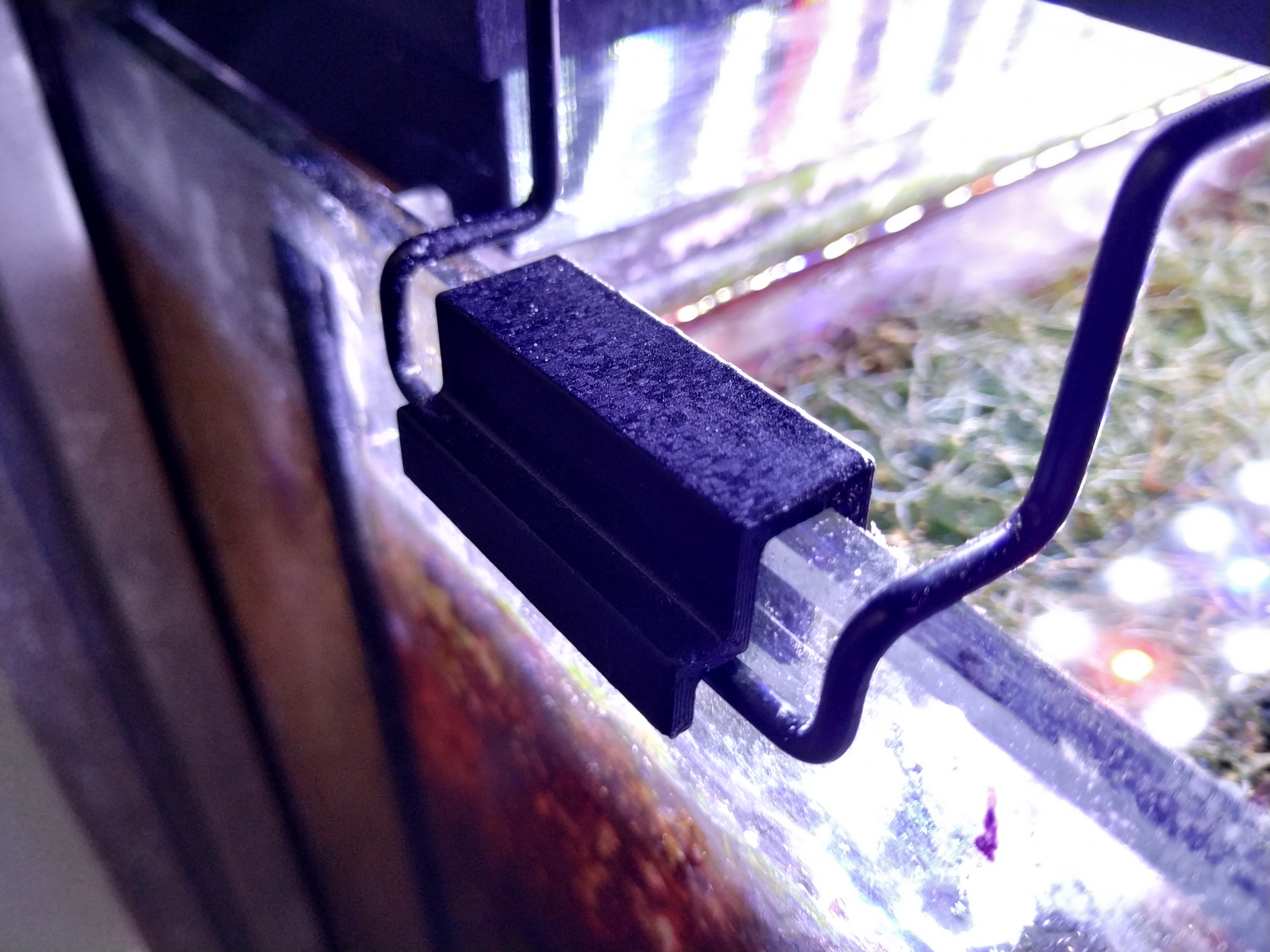

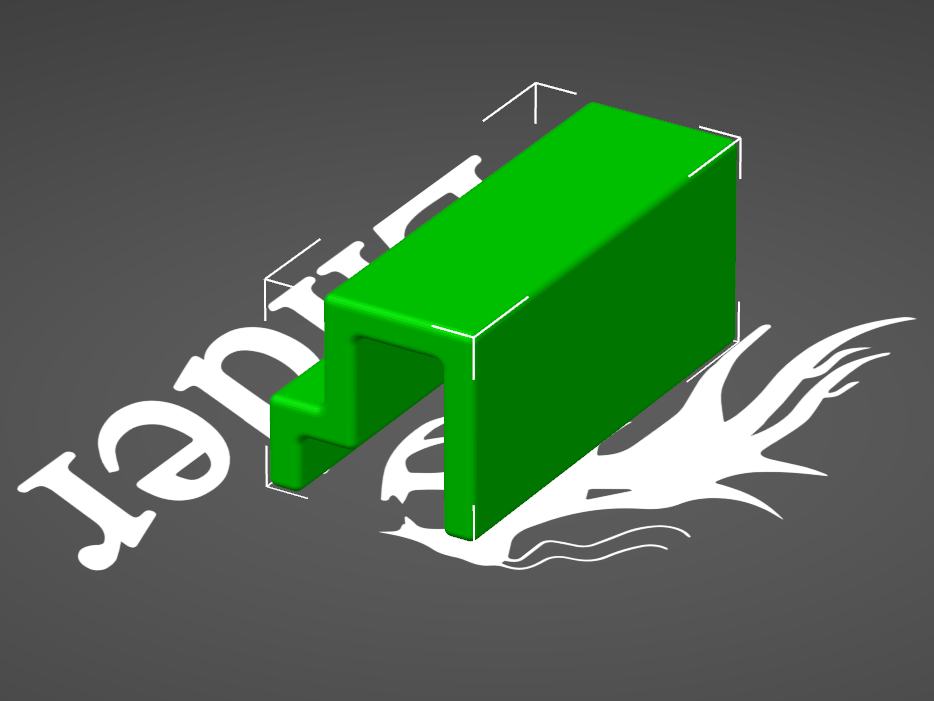

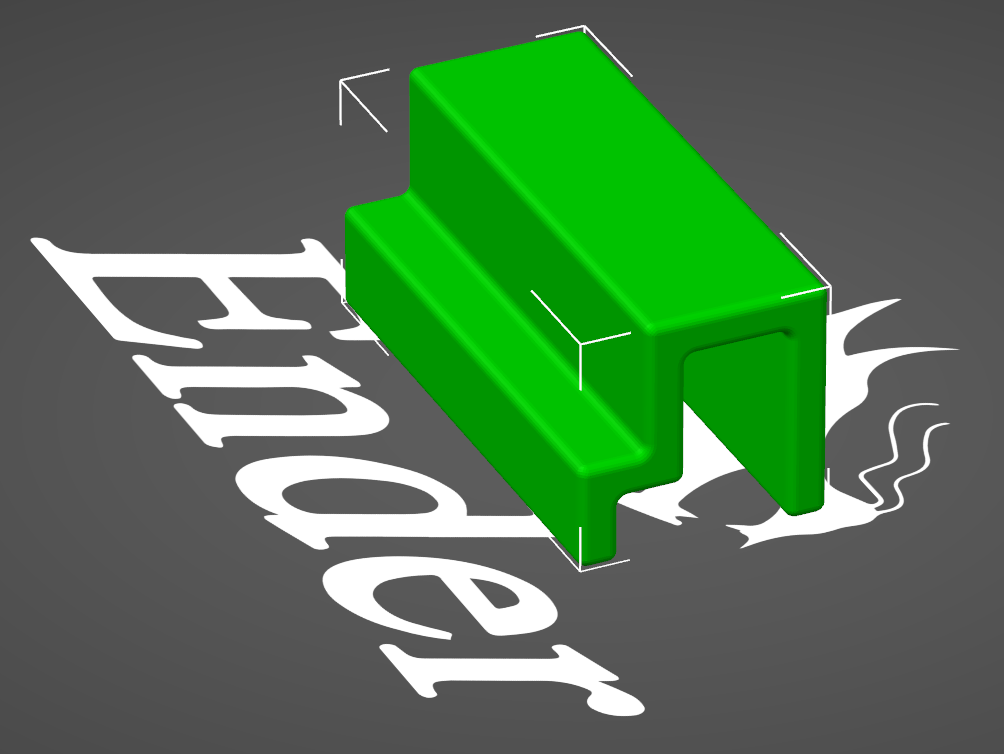

Algenlampen-Clip

Damit meine Hygger 14 Watt Algenlampe 16Amazon Affiliate Link. Bei Bestellung erhalte ich ein paar Cent Provision. Wichtig: Am Preis auf Amazon ändert sich für Dich nichts! Es handelt sich lediglich um einen Bonus, den mir Amazon für die Empfehlung gut schreibt. im Technikbecken beim Rumhantieren nicht ins Wasser fällt, habe ich die Metallhalter der Lampe auf dem Glas mit selbst konstruierten Clips gesichert. Vermutlich passen die Clips ohne Modifikation auch für zig andere Lampen, so die Glasstärke von 8mm passt.

Minicompletetank

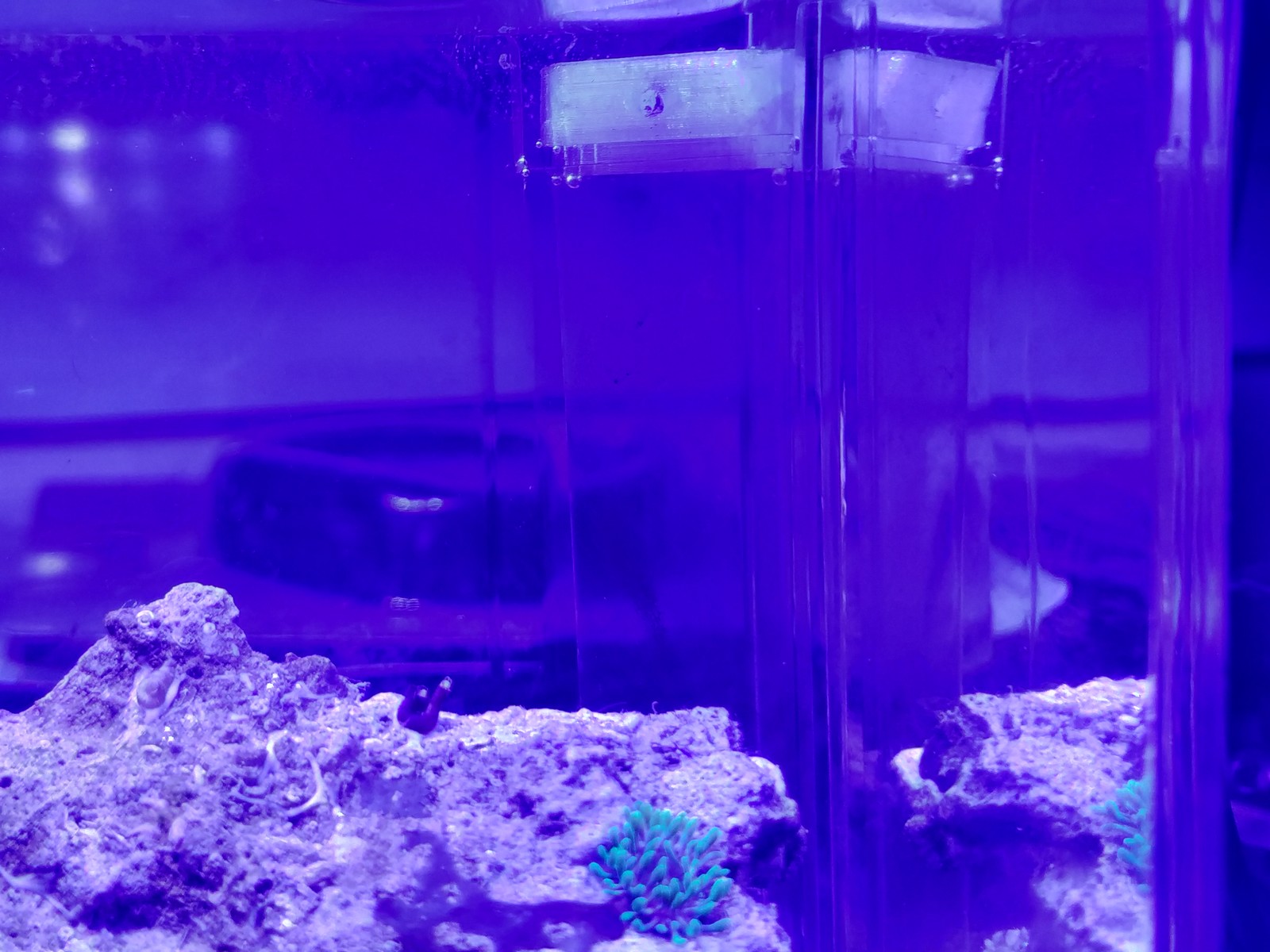

Für mein 780ml Nanobecken habe ich auch ein paar Modifikationen gedruckt.

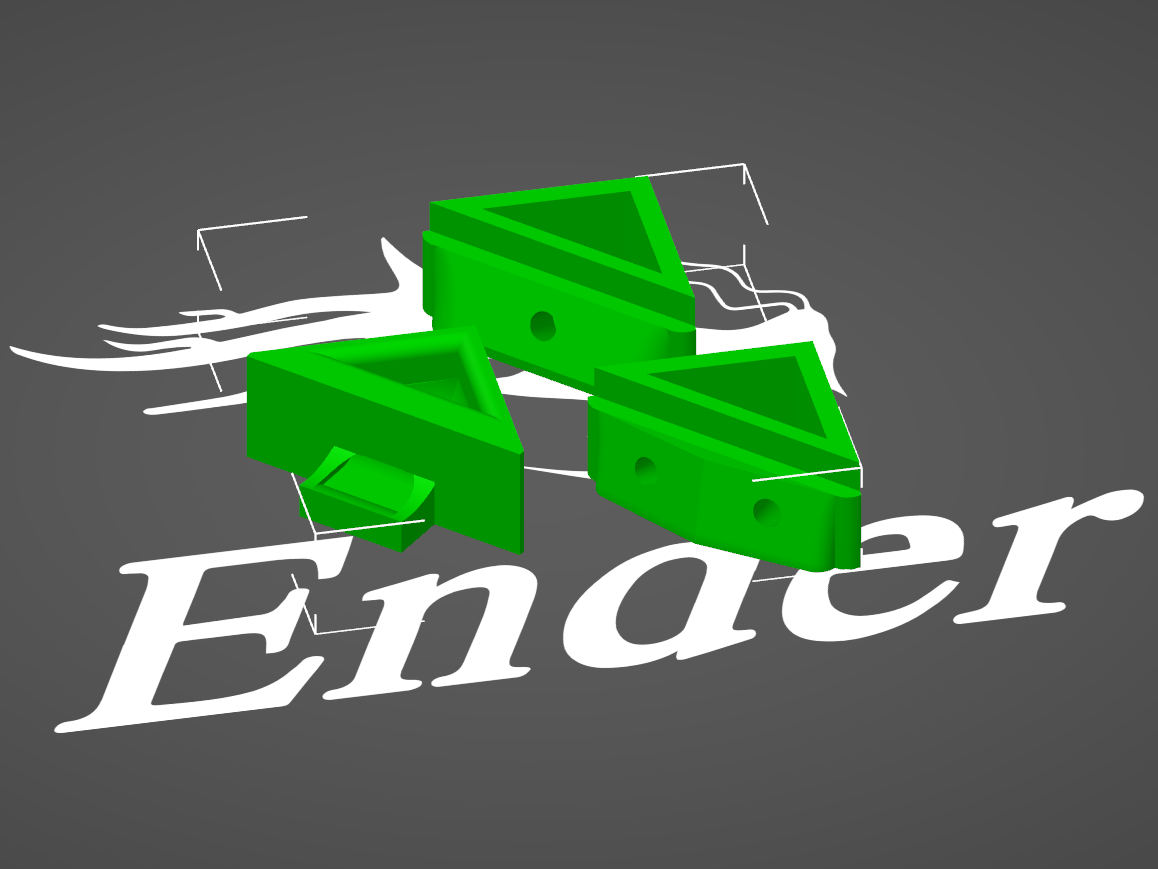

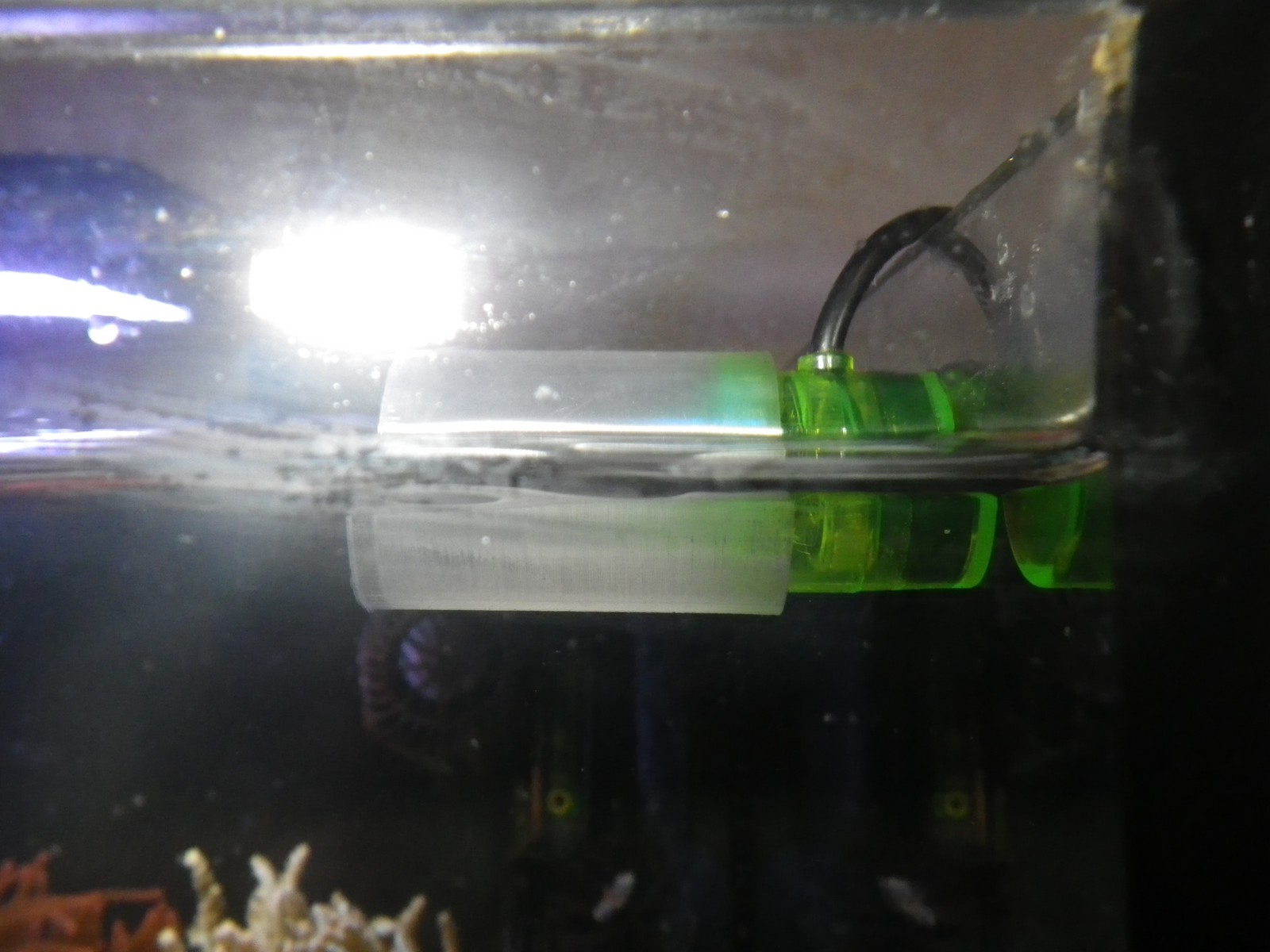

Aktuell einen alternativen Wasserauslass, damit die Rückförderpumpe für eine meerwasserkompatible Strömung im Becken sorgt. Ich verwende die Version mit dem einen Loch.

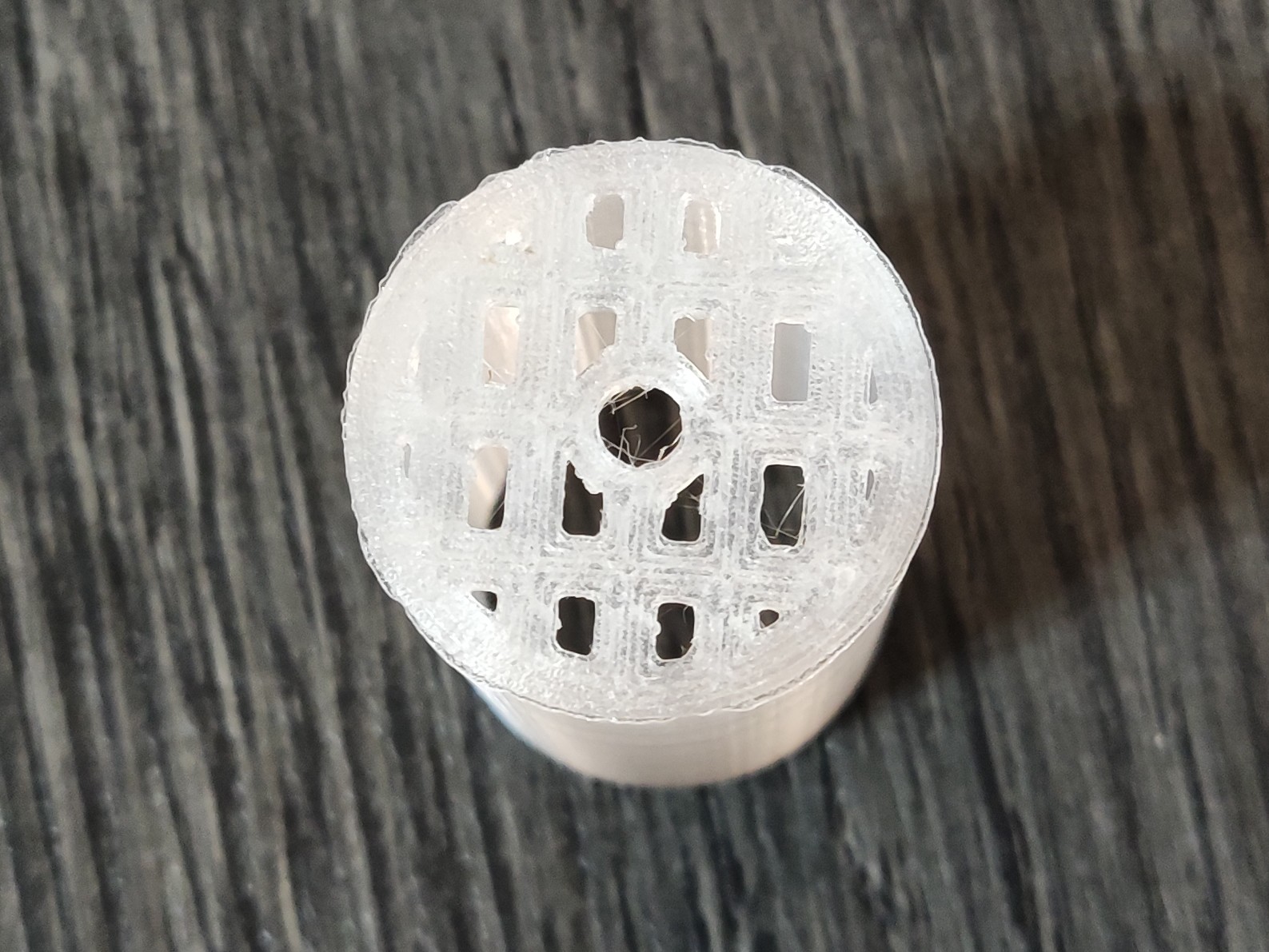

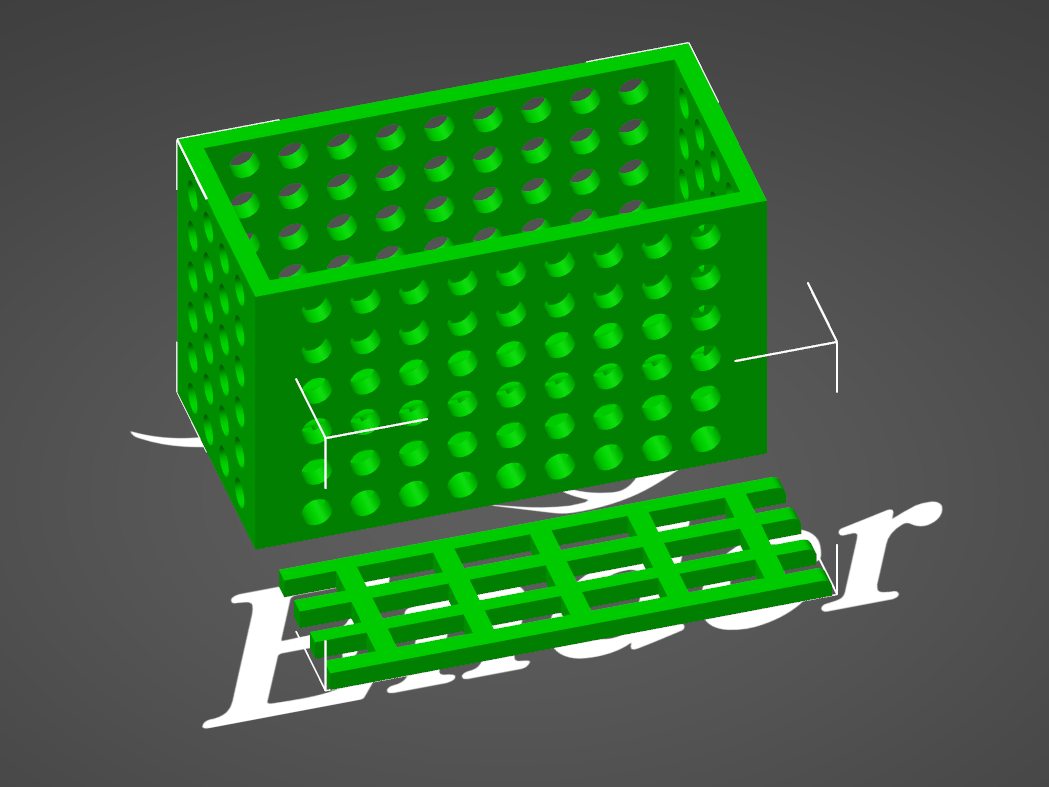

Des Weiteren habe ich eine kleine Box mit Deckel für das Technikbecken gedruckt. Hier können Filtermaterialien wie Aktivkohle leicht eingebracht und wieder entnommen werden. Die 3D Modelle habe ich unverändert von René übernommen, der sie netterweise bei Thingiverse eingestellt hat. Vielen Dank dafür!

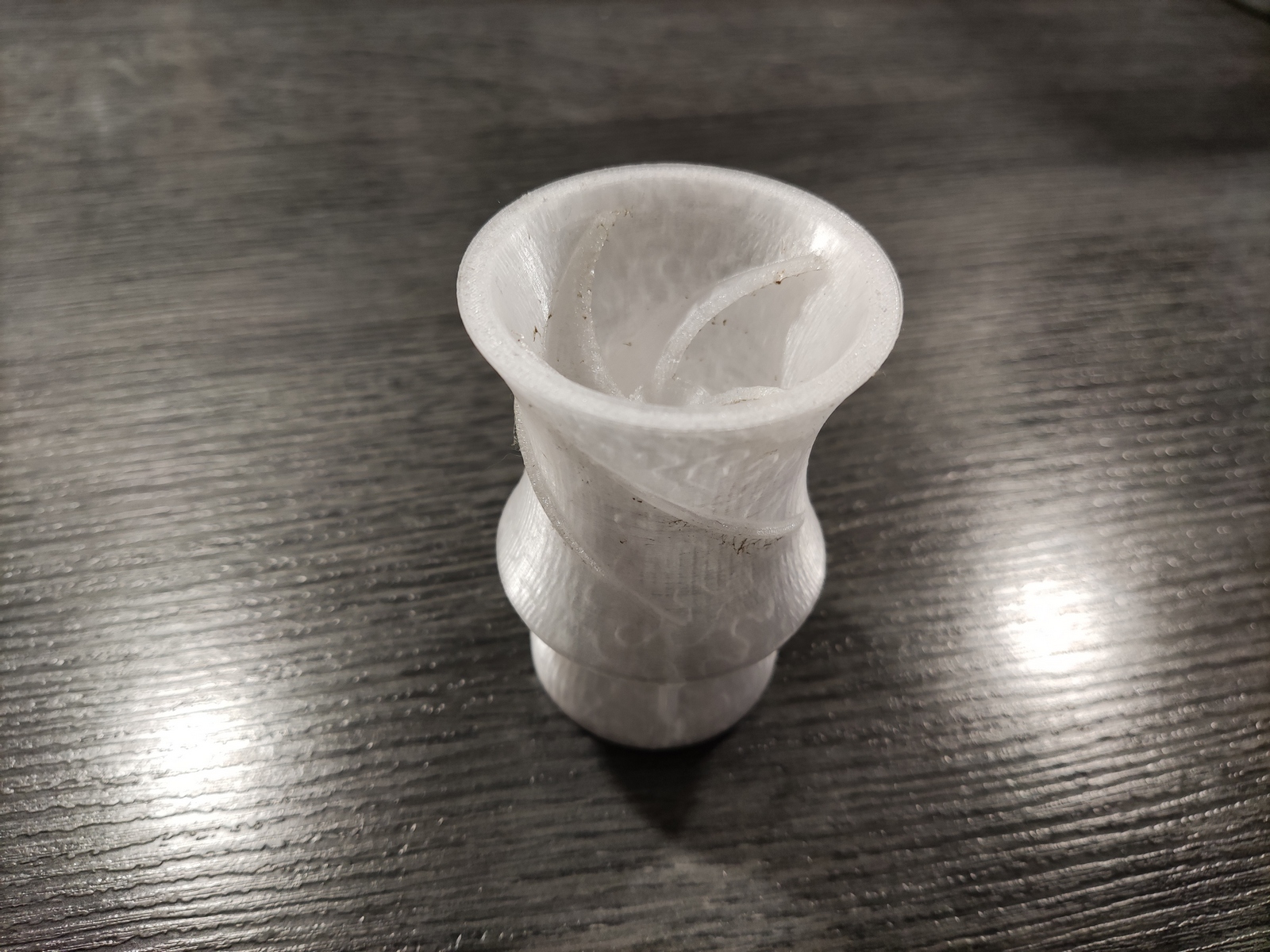

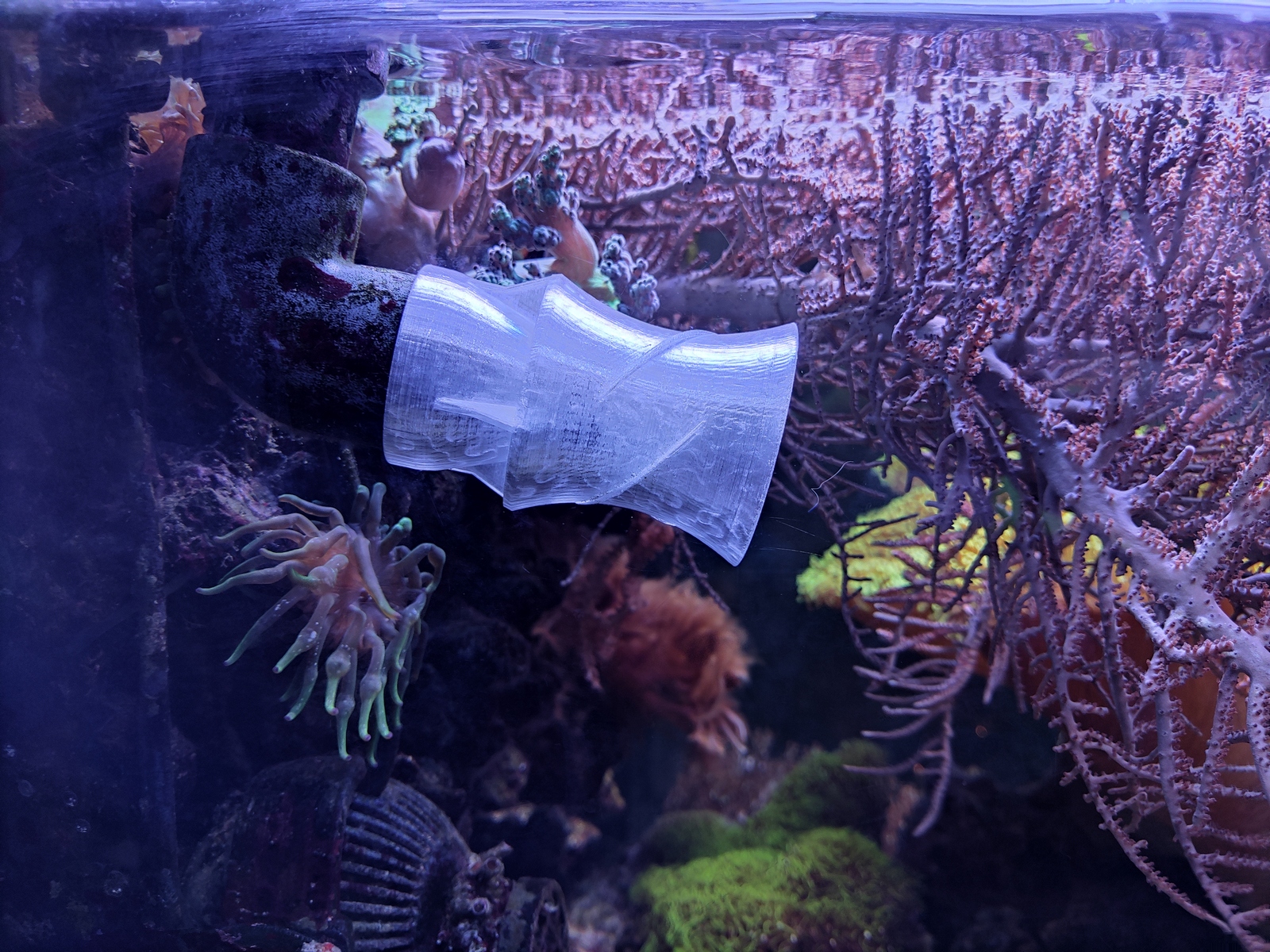

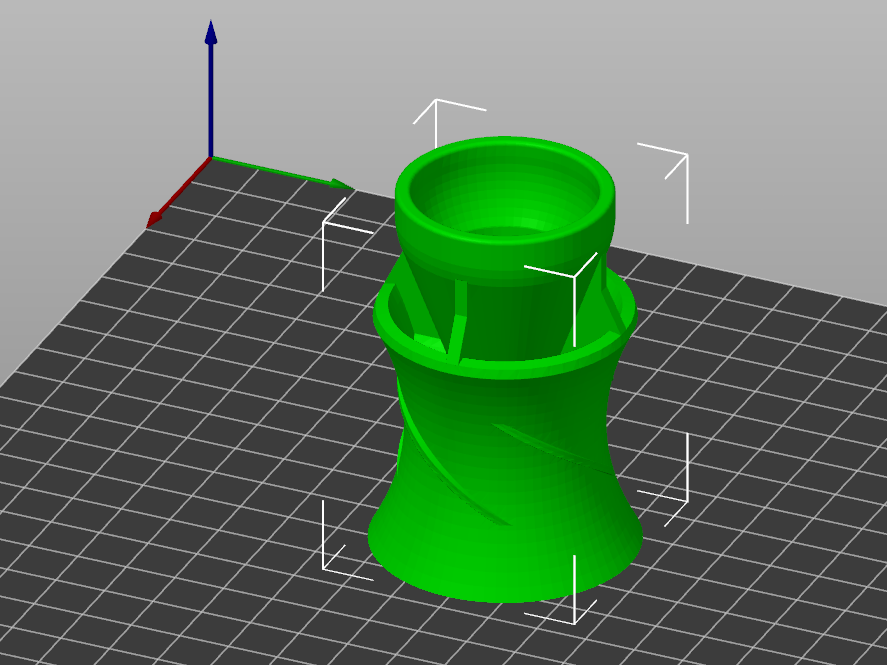

Random Turbulent Flow Generator

Bei Thingiverse gibt es ein paar Aufsätze für Pumpen und Rückförderrohre um eine diffuse und sich ändernde Strömung zu erzeugen. Dies nimmt zwar ein wenig der Strömungsintensität, funktioniert aber ganz gut. Ich habe das für mein Rückförderrohr in passender Größe (33mm Rohrdurchmesser am schmalen Ende) gedruckt und ausprobiert. Funktioniert!

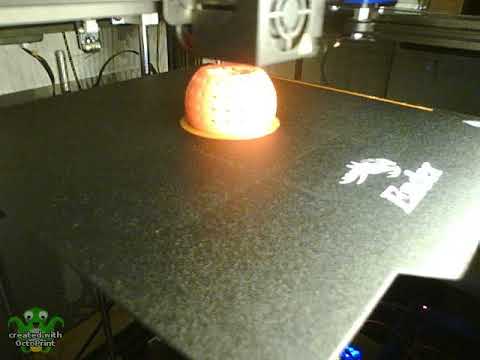

Binnenmeer.de: Random Turbulent Flow Generator - 3D Druck Timelapse Video

Ablaufabdeckung

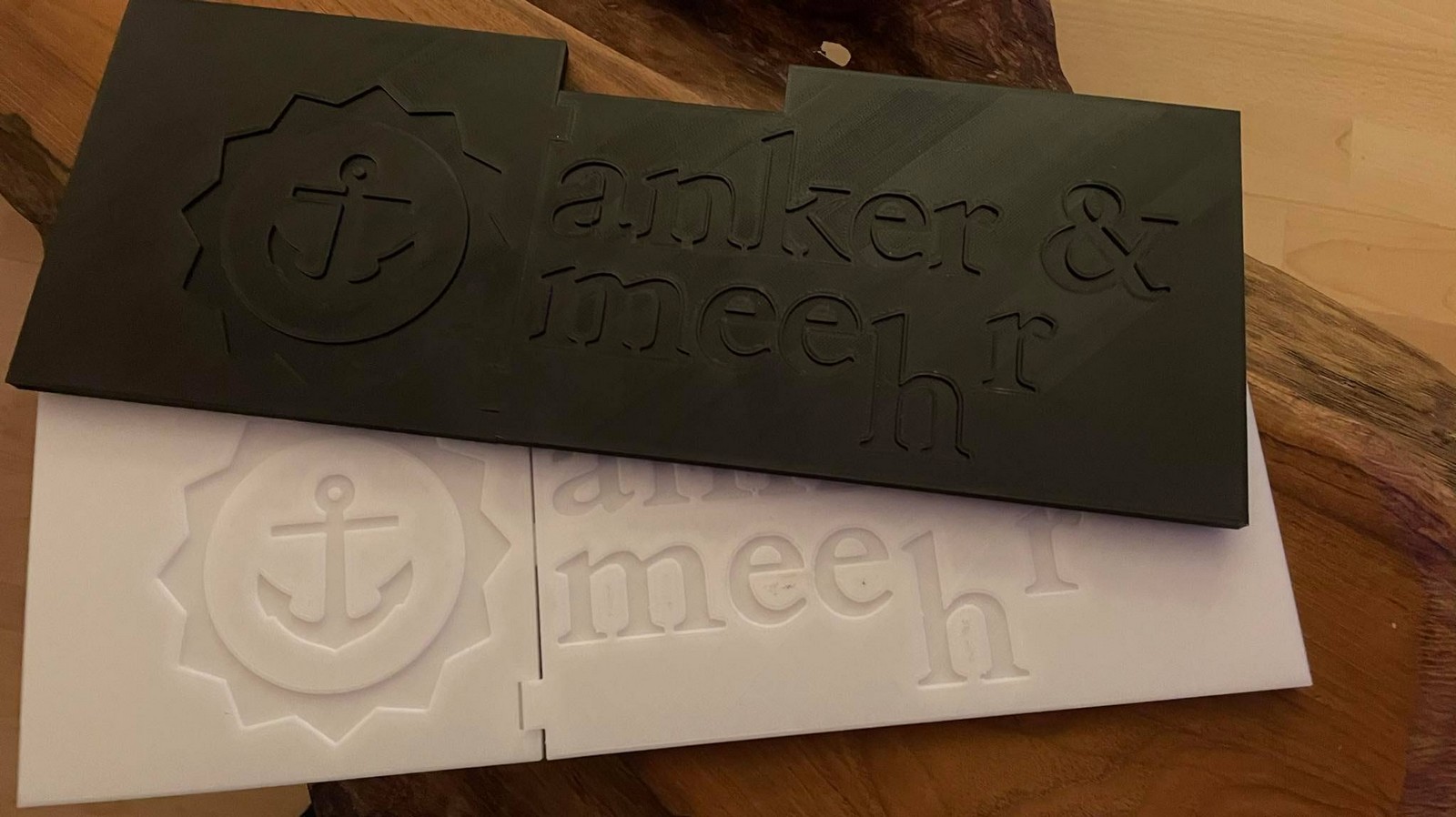

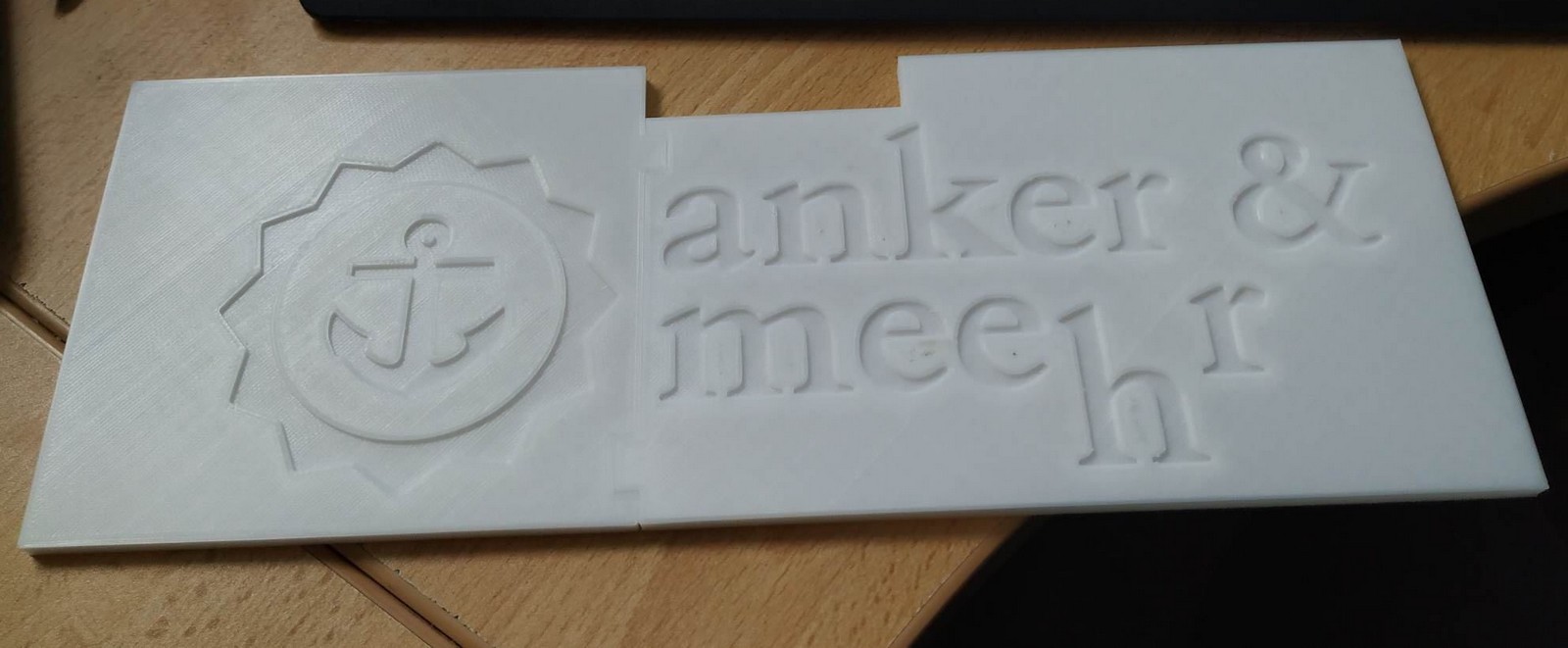

Für anker und meehr habe ich eine neue Abdeckung für den Ablaufschacht ihres Showtanks, ein Aqua Medic Armatus 400, konstruiert – natürlich mit passendem Branding. ;-) Die ursprüngliche Abdeckung aus Glas passte nicht mehr, da eine neue LED Lampe installiert wurde, bei der die Haltearme am Beckenrand hinten in der Mitte befestigt werden müssen. Robert hat die Abdeckung sogar in einem seiner Videos vorgestellt, hier im Blog ein paar mehr Informationen inklusive dem Video dazu.

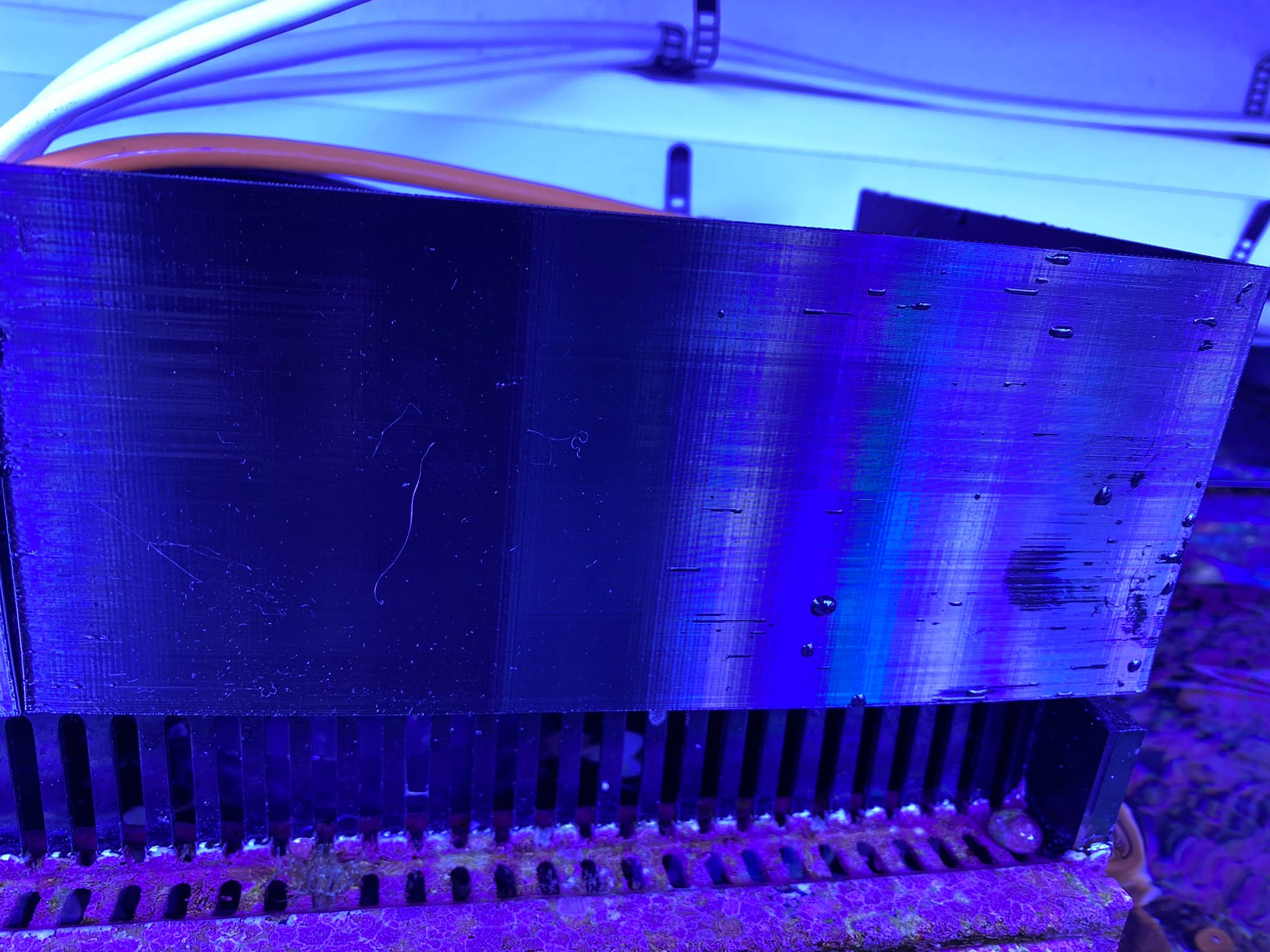

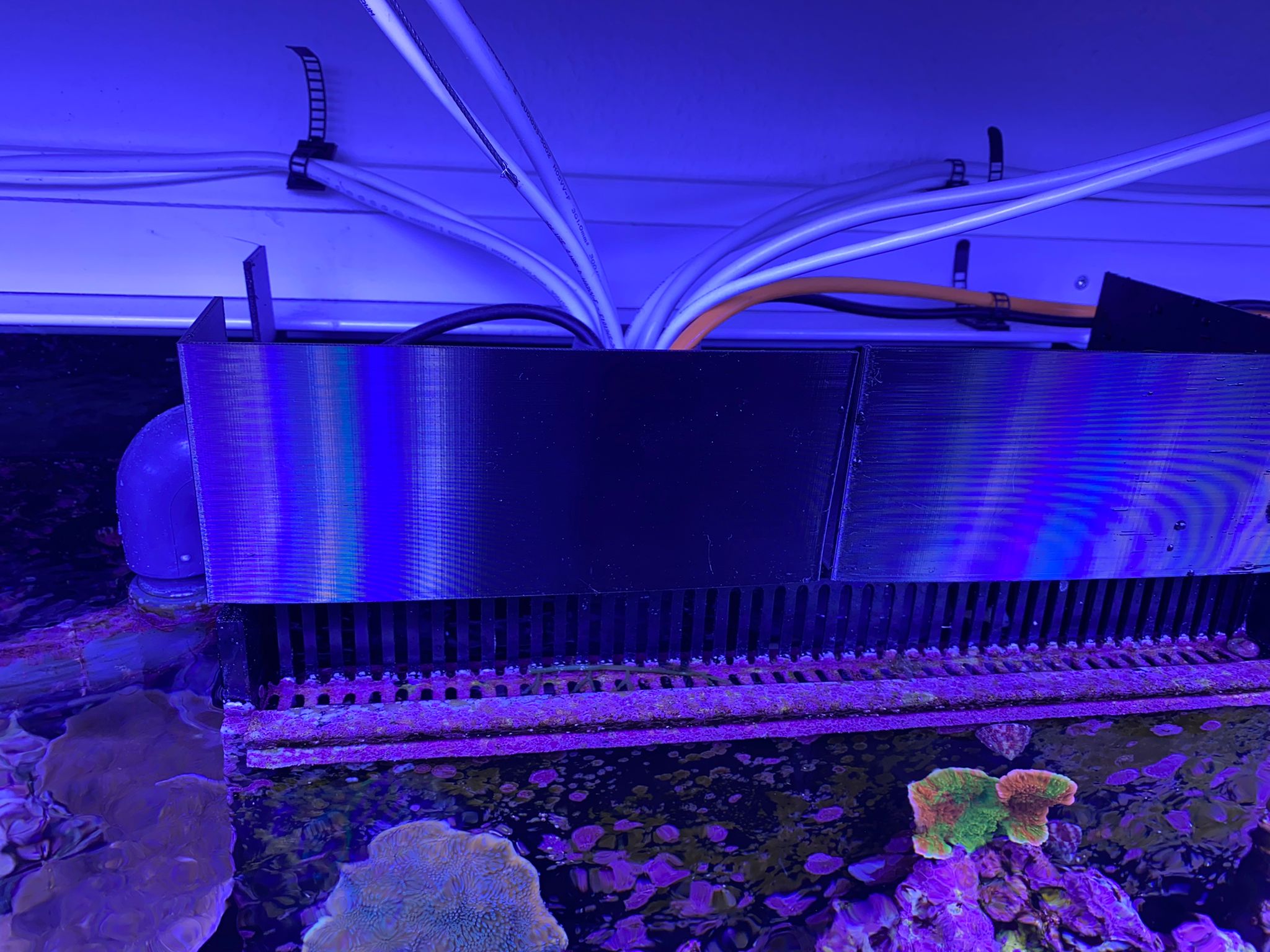

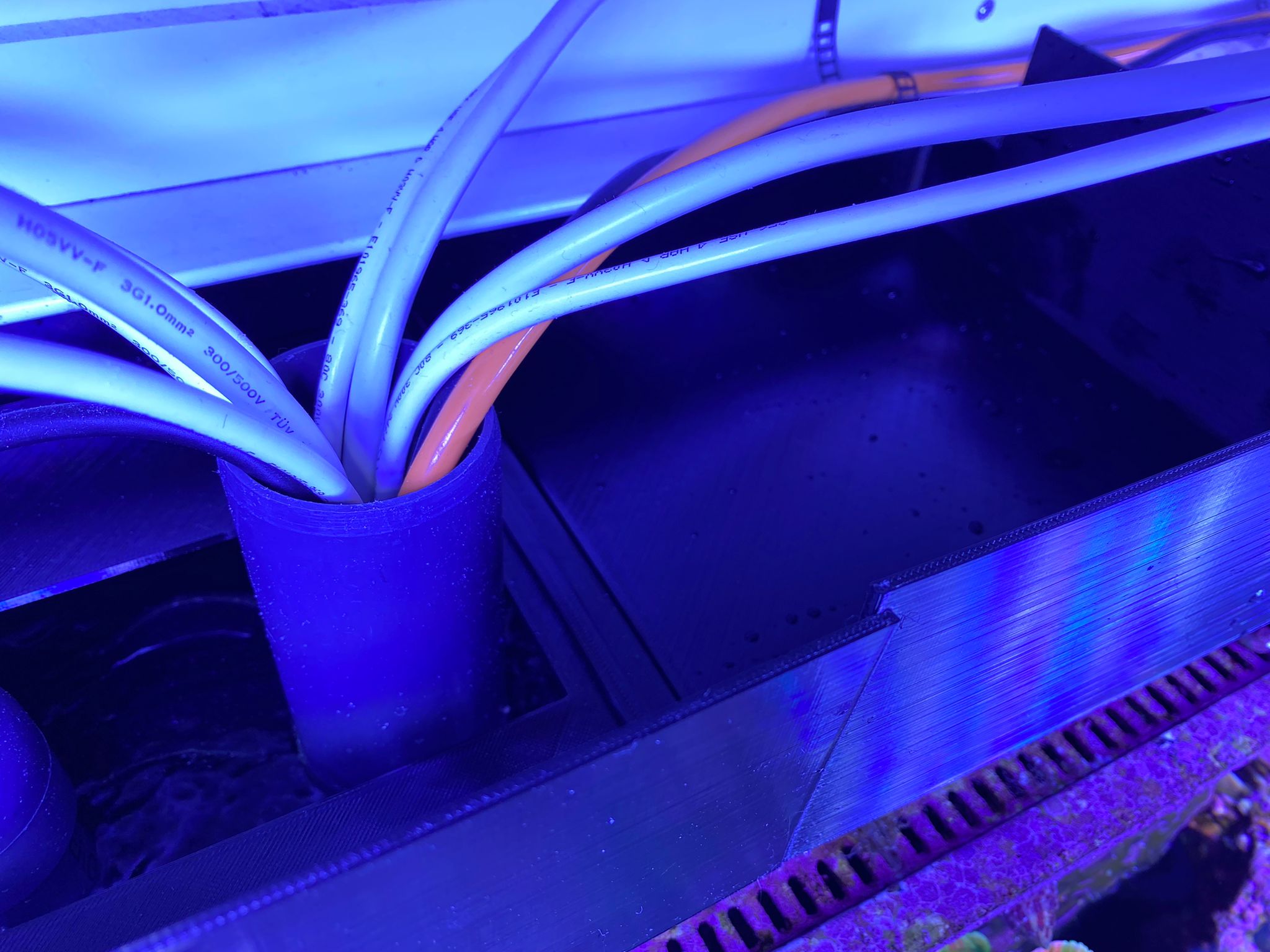

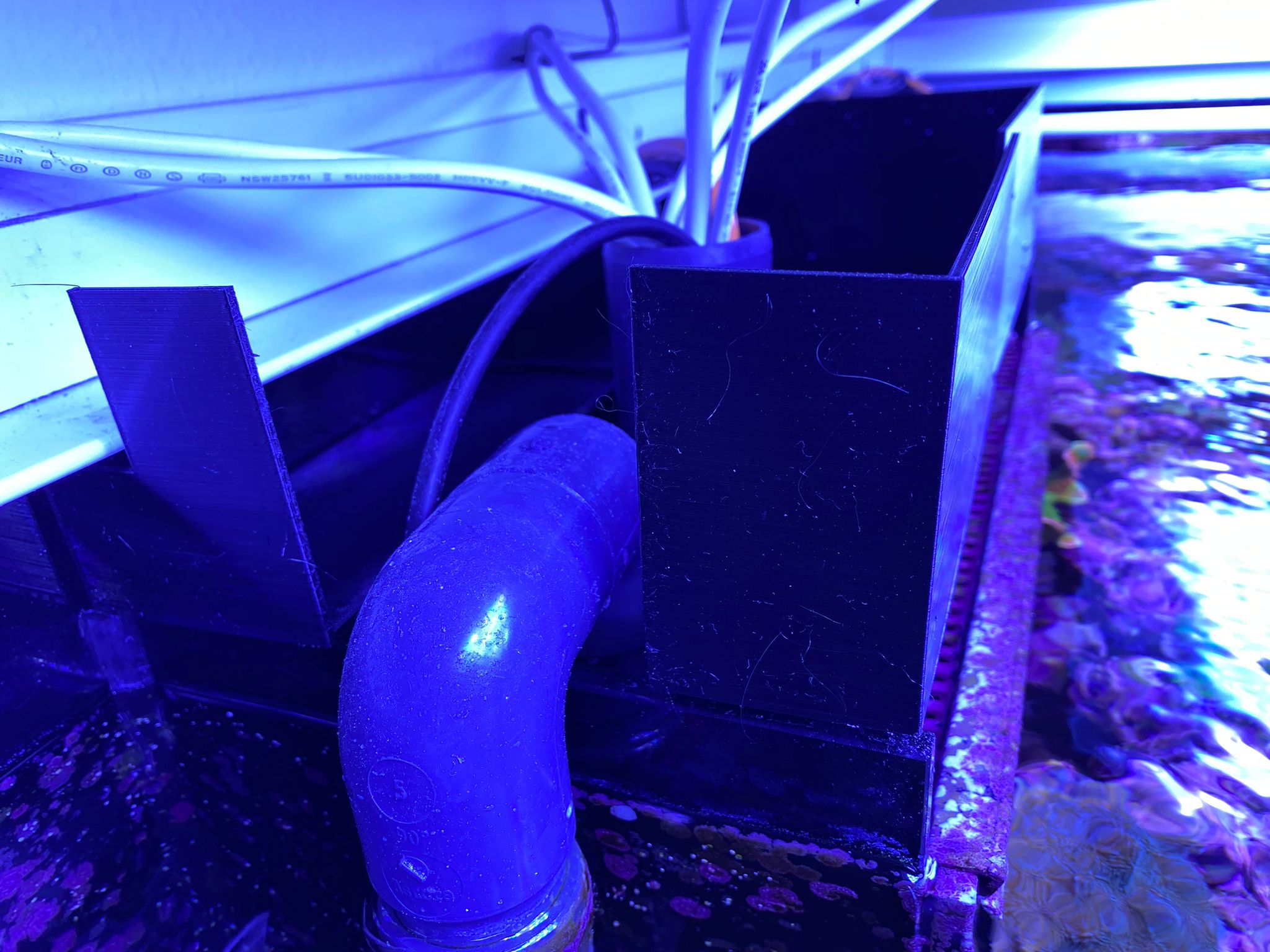

Für Christian habe ich eine zweiteilige Ablaufschachtabdeckung für sein custom-made Becken gemacht. Beide Teile haben 19,5×19,5cm und die Wanddicke ist mit 2,5mm eigentlich ganz gut bemessen.

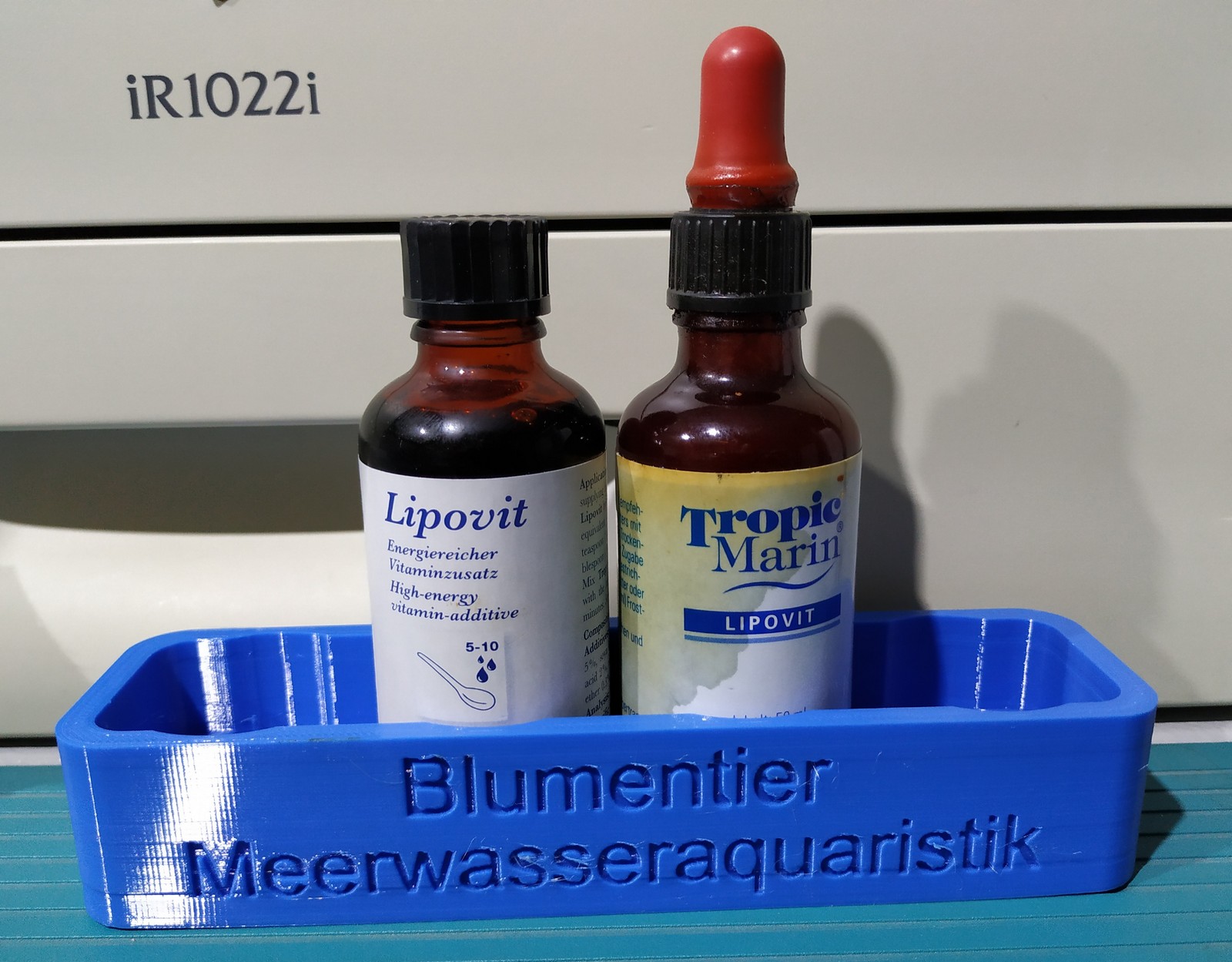

Flaschenhalter

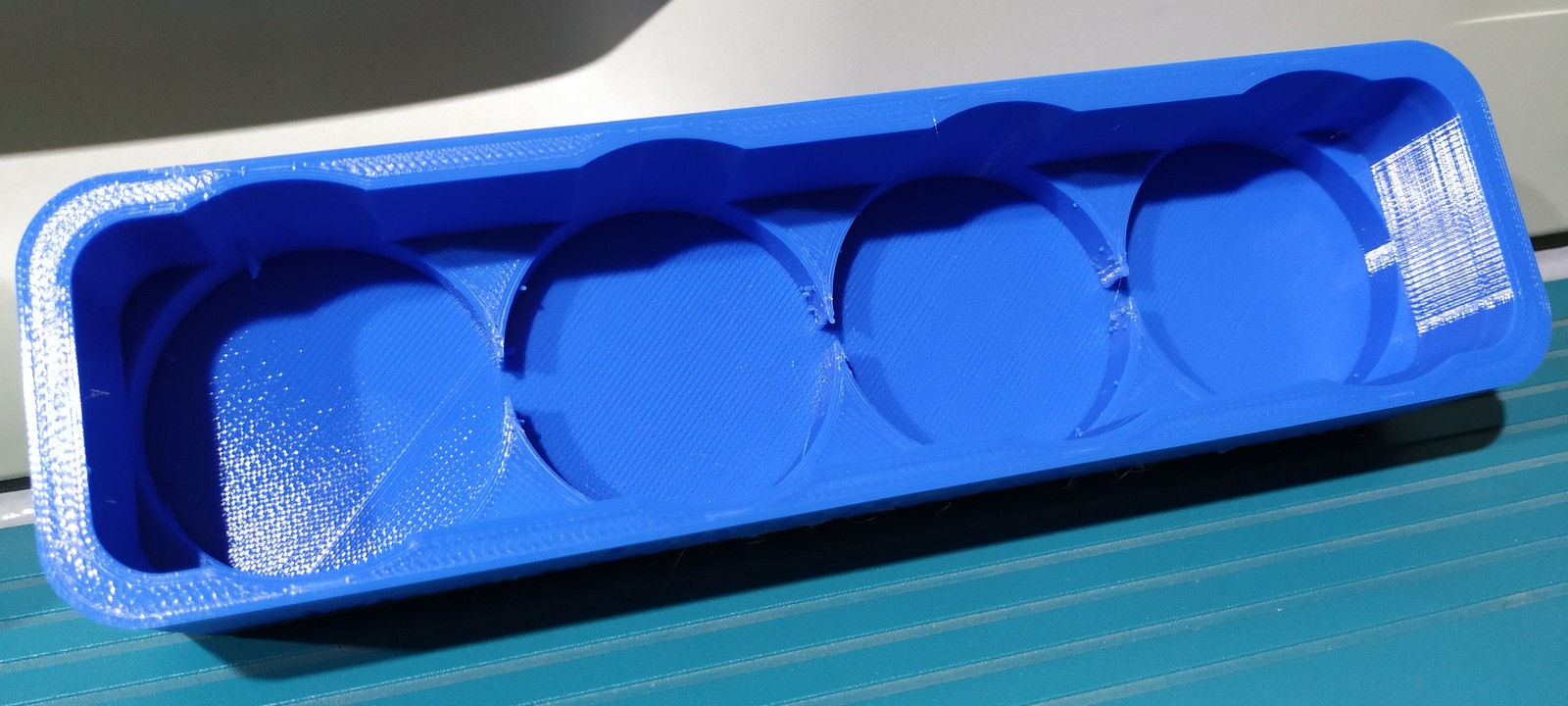

Die 50ml Flaschen kennt jeder Aquarianer. Und meistens sind das Sachen, die im Kühlschrank aufbewahrt werden müssen. Da ist so eine Halterung für 4 dieser Flaschen ganz praktisch. Mit einem Griff aus und in den Kühlschrank vor und nach Benutzung am Aquarium. Das 3D Modell ist von Thingiverse. Dieses habe ich dann modifiziert und so gedruckt.

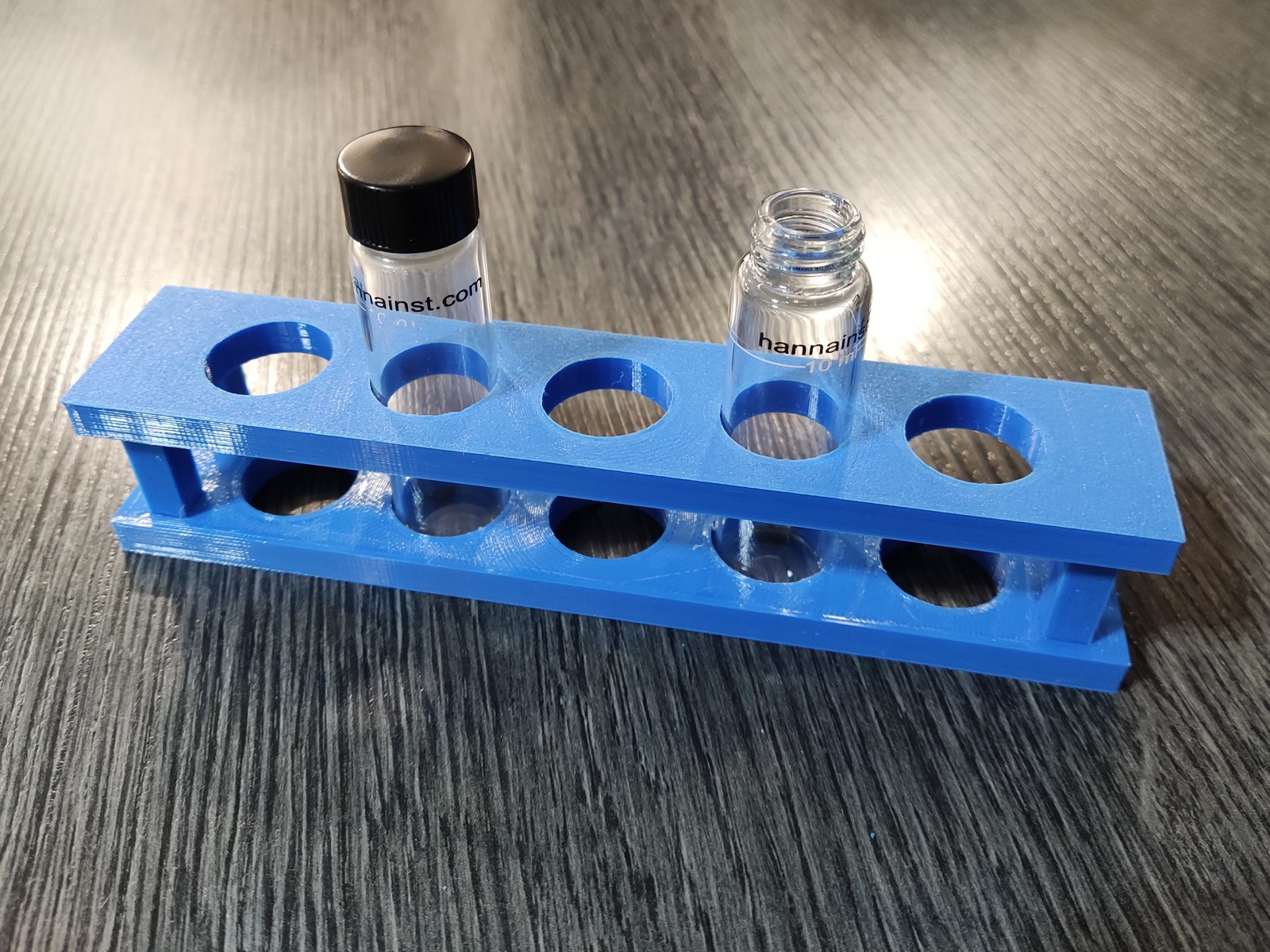

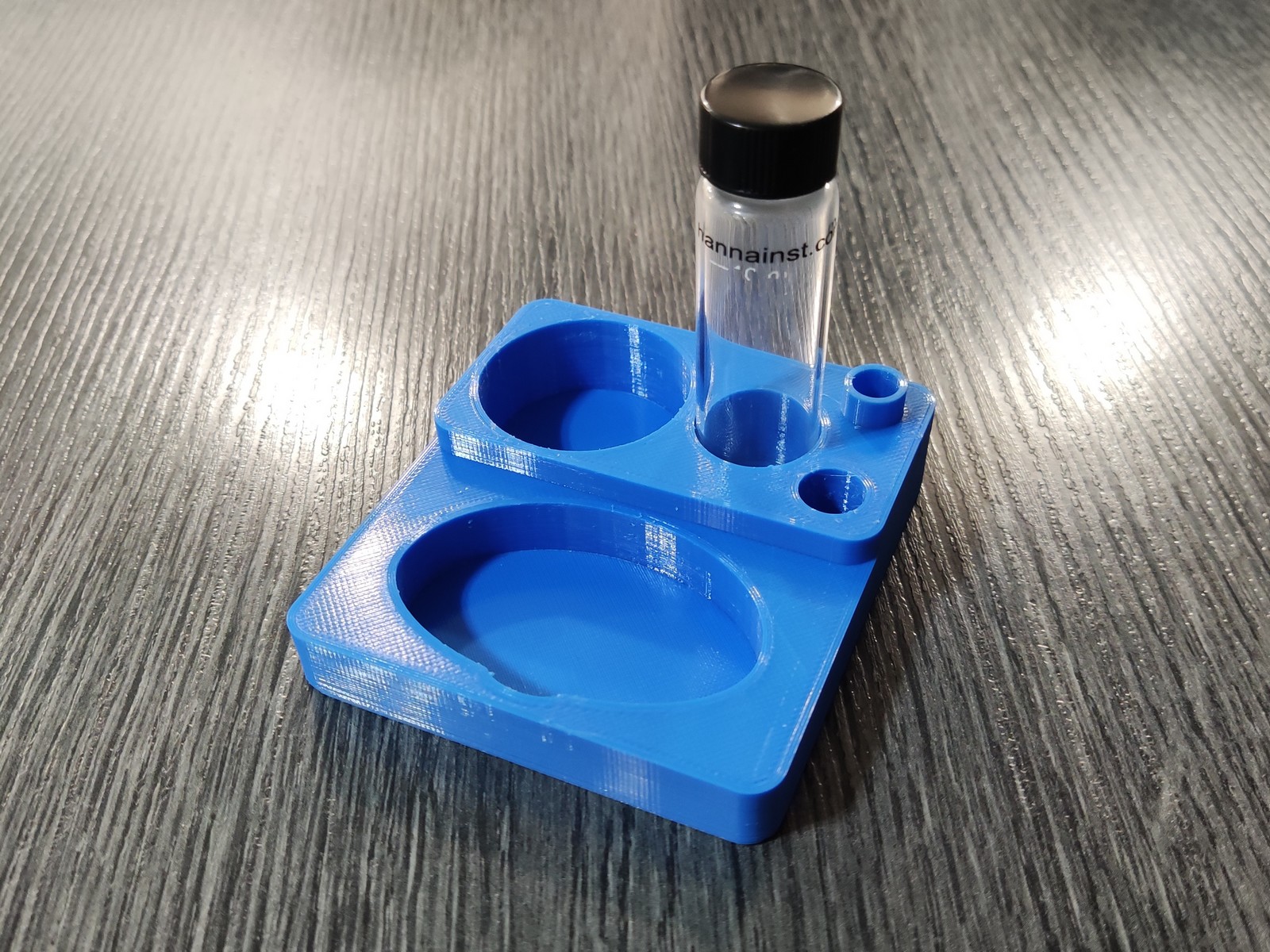

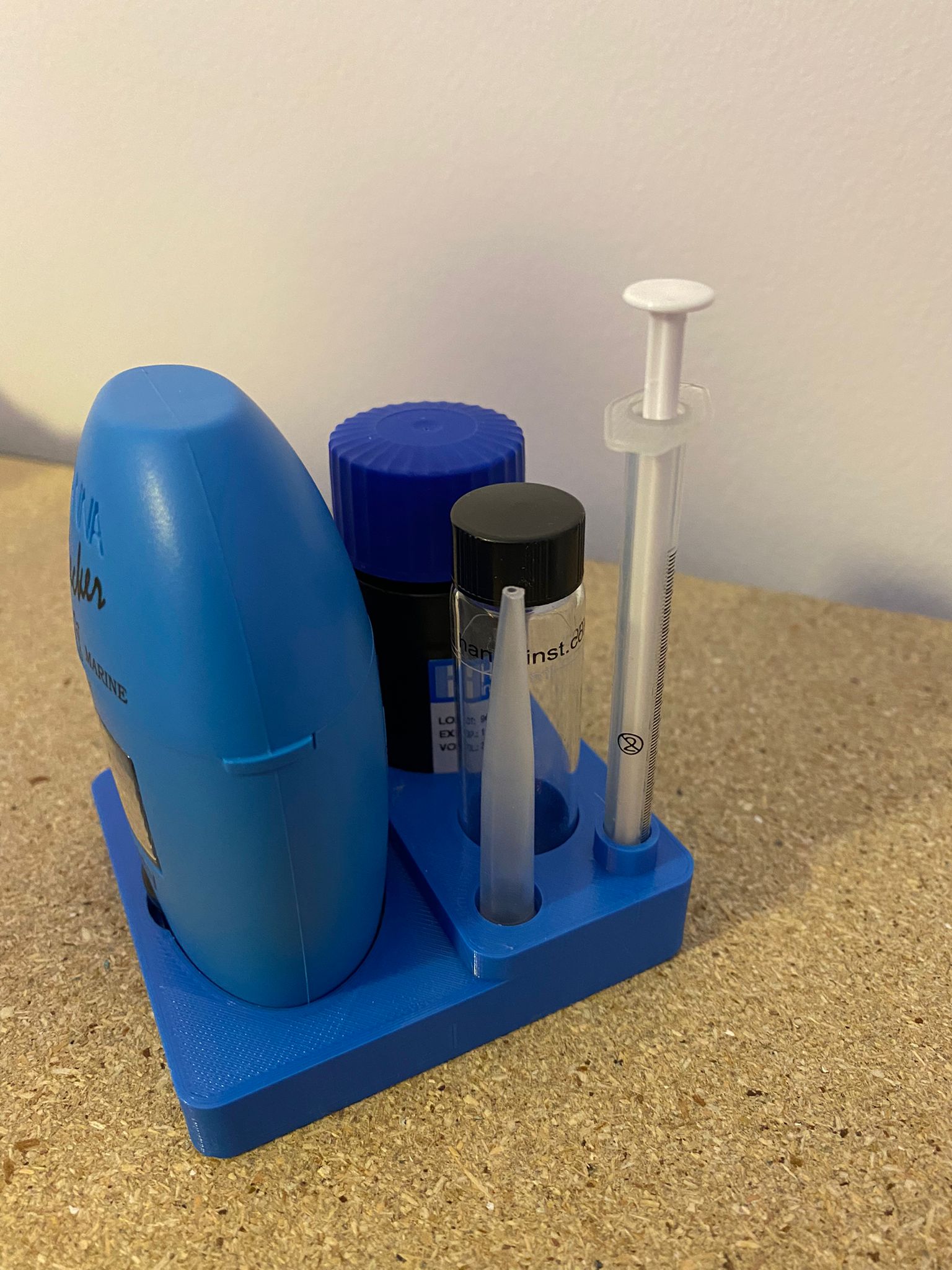

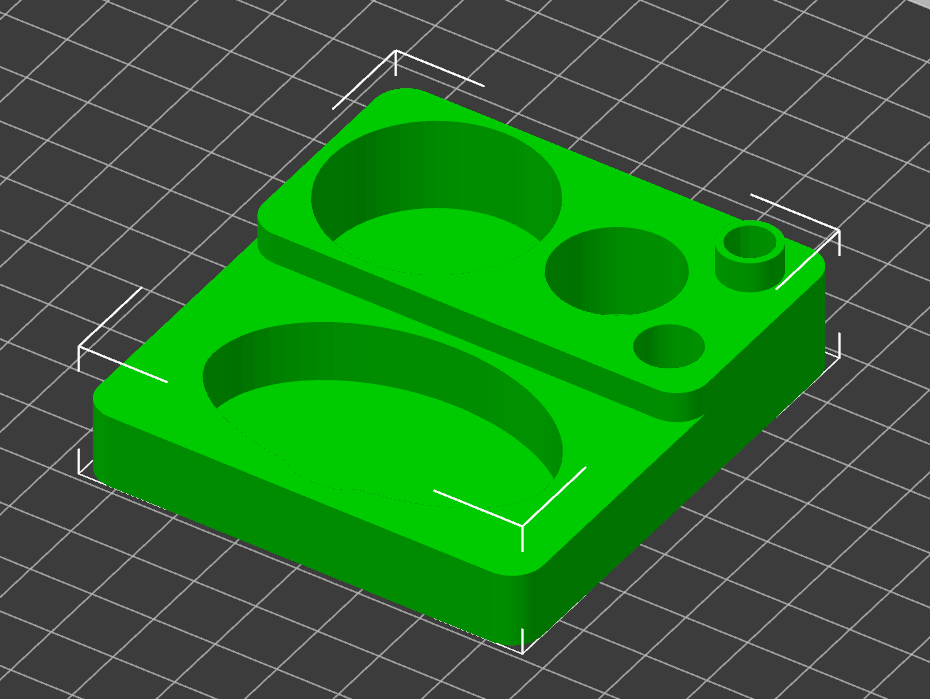

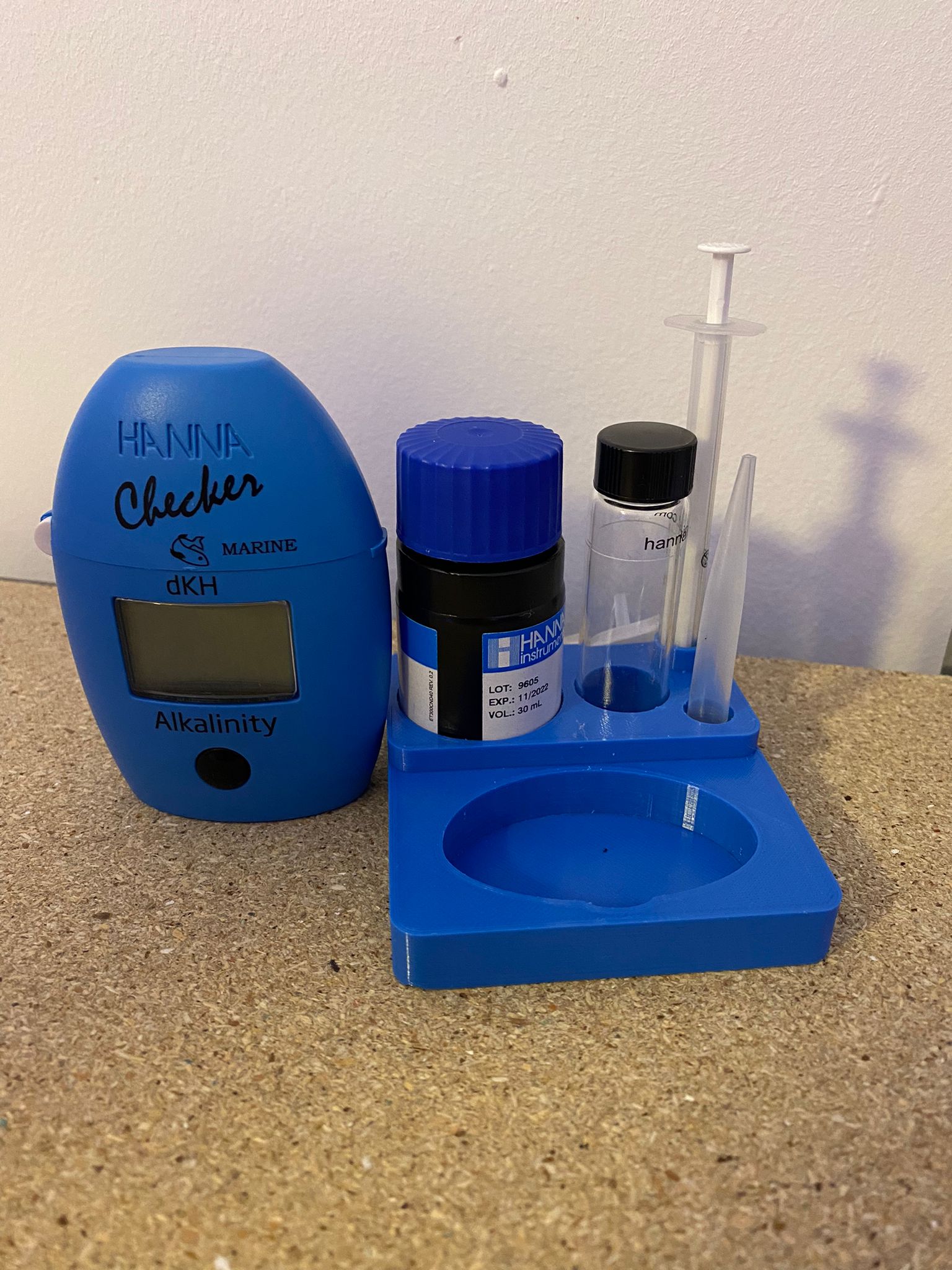

Hanna Checker Zubehör

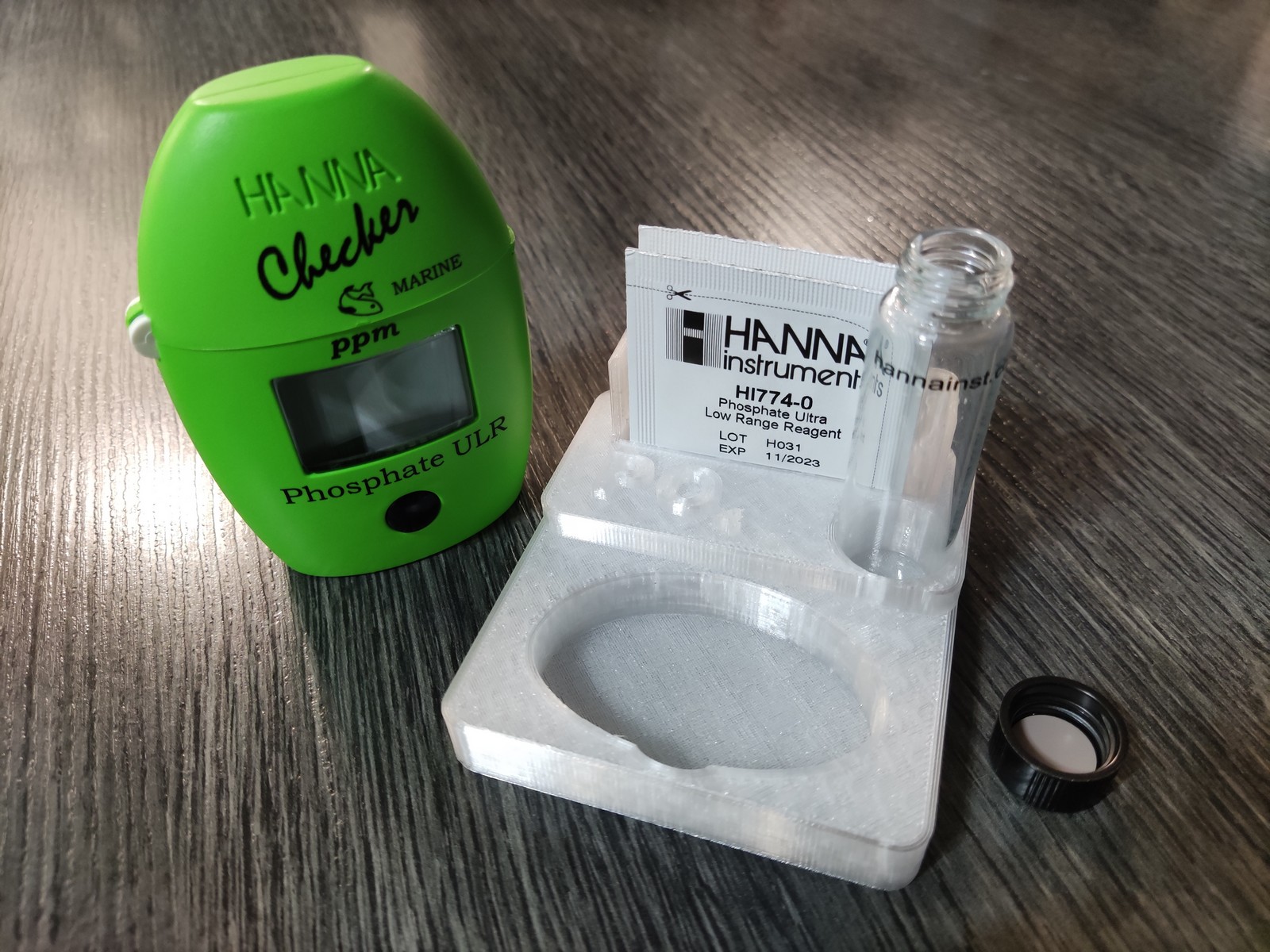

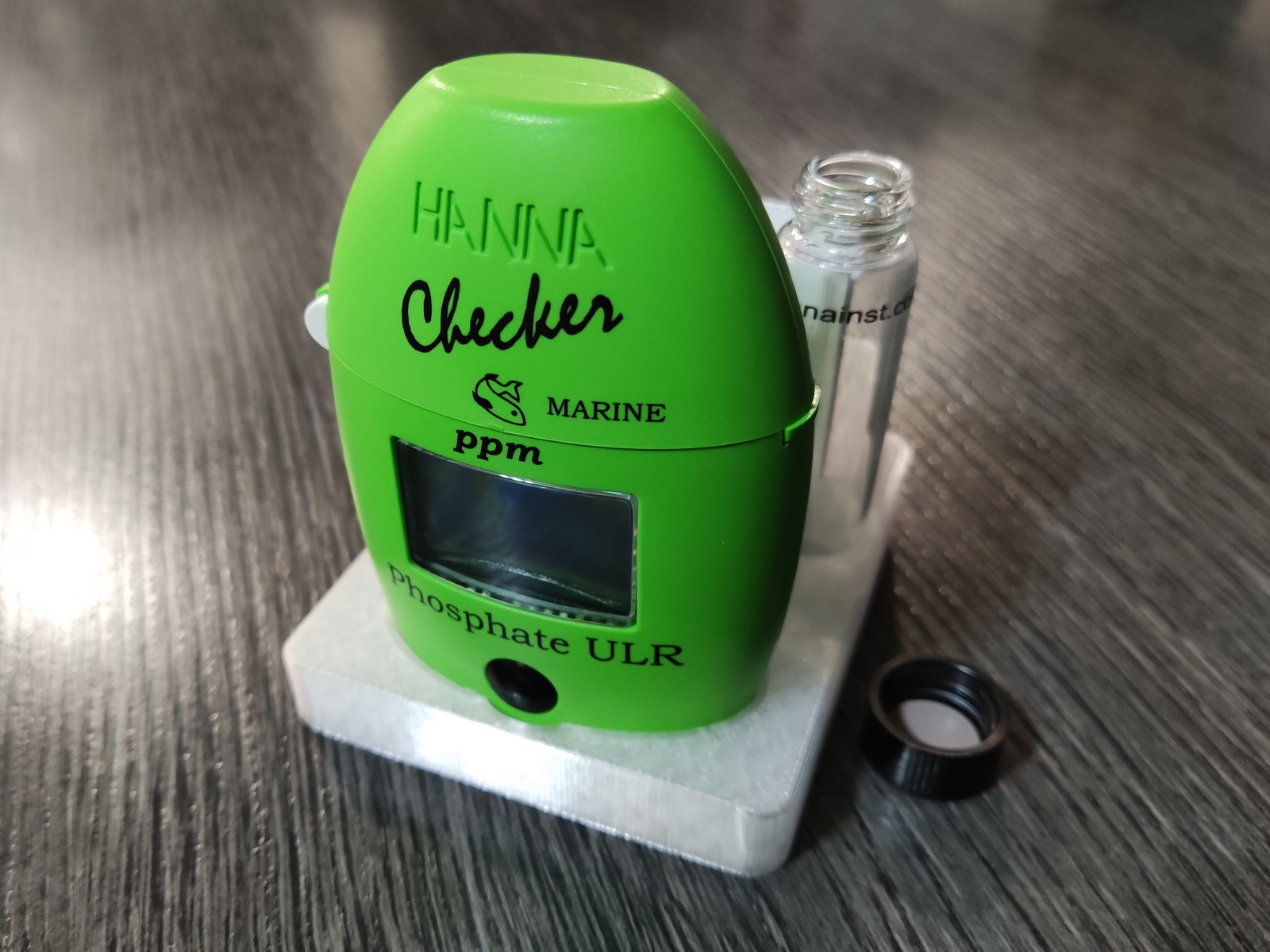

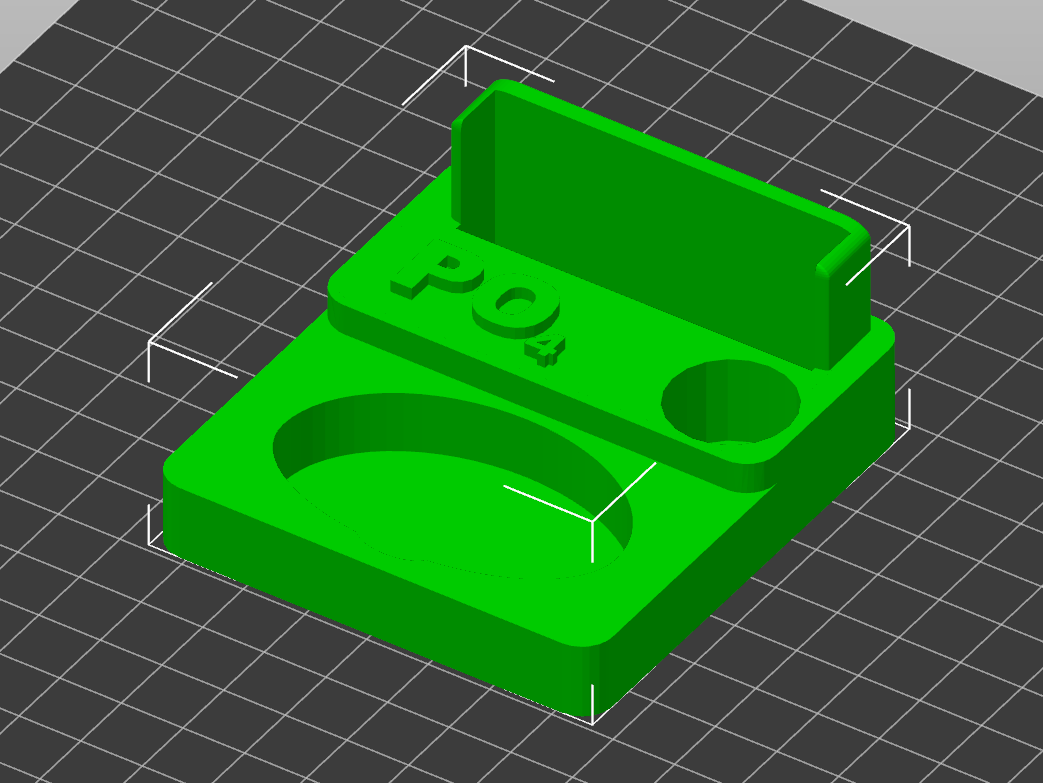

Die Hanna Wassertests erfreuen sich großer Beliebtheit. Bei Thingiverse gibt es einen Halter für den Phosphat Checker (HI774 17Amazon Affiliate Link. Bei Bestellung erhalte ich ein paar Cent Provision. Wichtig: Am Preis auf Amazon ändert sich für Dich nichts! Es handelt sich lediglich um einen Bonus, den mir Amazon für die Empfehlung gut schreibt. oder HI736 18Amazon Affiliate Link. Bei Bestellung erhalte ich ein paar Cent Provision. Wichtig: Am Preis auf Amazon ändert sich für Dich nichts! Es handelt sich lediglich um einen Bonus, den mir Amazon für die Empfehlung gut schreibt.) und einen Halter für den Alkalinität Checker 19Amazon Affiliate Link. Bei Bestellung erhalte ich ein paar Cent Provision. Wichtig: Am Preis auf Amazon ändert sich für Dich nichts! Es handelt sich lediglich um einen Bonus, den mir Amazon für die Empfehlung gut schreibt.. Auch praktisch ist der Halter für 5 Hanna-Küvetten.

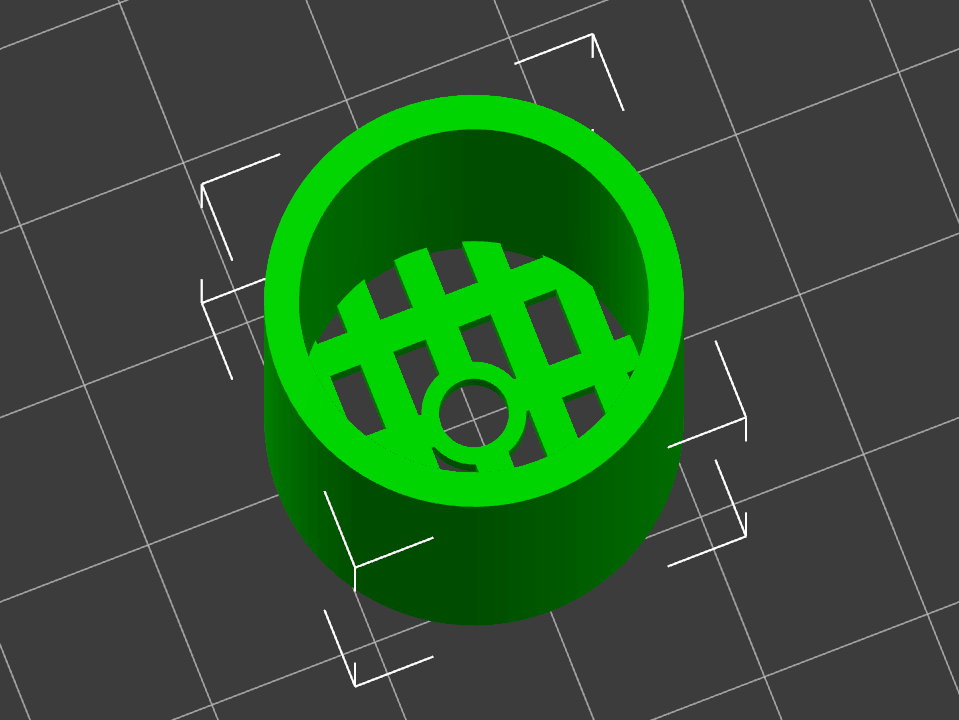

Abdeckung für D-D H2Ocean Compact ATO Nachfüllanlage

Die D-D H2Ocean Compact ATO Nachfüllanlage 20Amazon Affiliate Link. Bei Bestellung erhalte ich ein paar Cent Provision. Wichtig: Am Preis auf Amazon ändert sich für Dich nichts! Es handelt sich lediglich um einen Bonus, den mir Amazon für die Empfehlung gut schreibt. ist super. Aber nur, wenn keine Schnecken über den Sensor kriechen. Für diesen Fall habe ich eine Abdeckung konstruiert. Der Langzeittest läuft. ;-)

Interesse?

Gegen eine Aufwands- und Materialentschädigung biete ich privat (nicht gewerblich!) die 3D Drucke oder passende Modifikationen gerne interessierten Aquarianern an. Hast Du Interesse? Dann kontaktiere mich doch:
